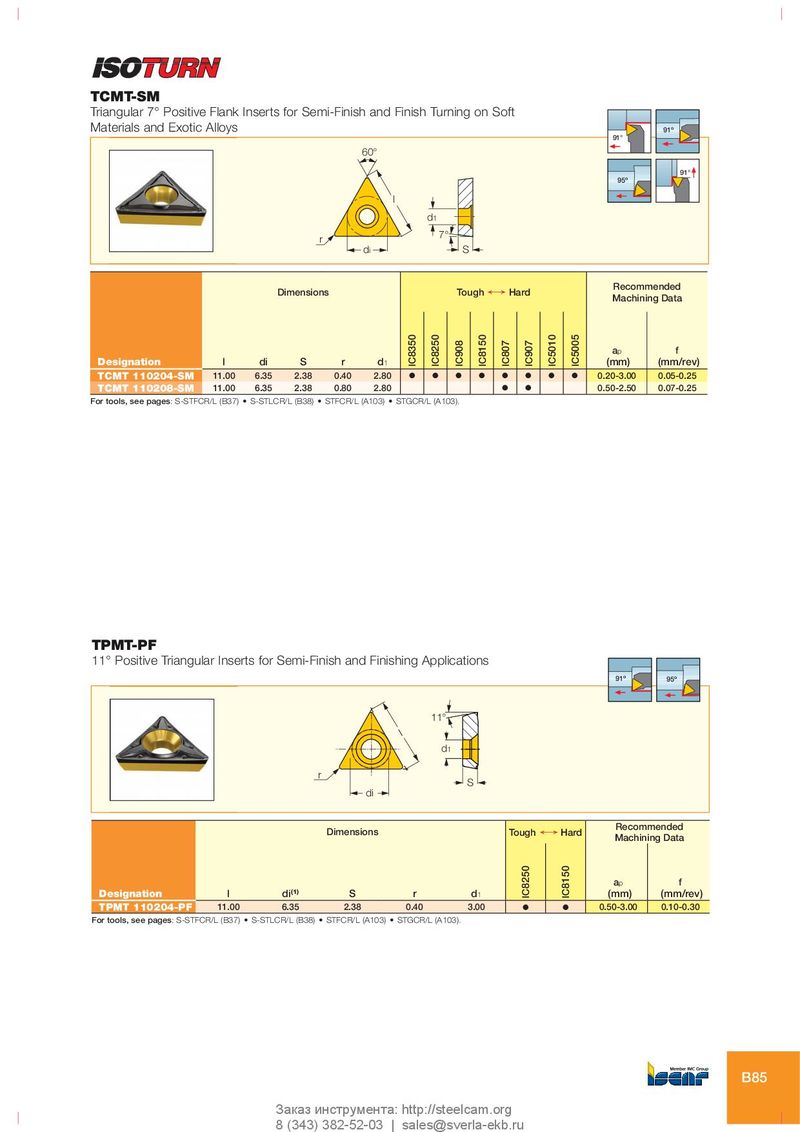

TCMT-SM
Triangular 7° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft
Materials and Exotic Alloys
60°
l d1 7° r di S
91°
95º
91º
91°
Recommended Dimensions Tough ¥ Hard Machining Data
ap f
| Designation | l | di | S | r | d1 | (mm) | (mm/rev) | ||||||||
| TCMT 110204-SM | 11.00 | 6.35 | 2.38 | 0.40 | 2.80 | O | O | O | O | O | O | O | O | 0.20-3.00 | 0.05-0.25 |
| TCMT 110208-SM | 11.00 | 6.35 | 2.38 | 0.80 | 2.80 | O | O | 0.50-2.50 | 0.07-0.25 |
For tools, see pages: S-STFCR/L (B37) • S-STLCR/L (B38) • STFCR/L (A103) • STGCR/L (A103).
TPMT-PF
11° Positive Triangular Inserts for Semi-Finish and Finishing Applications
91º 95º
r di
Dimensions
I
11°
d1
S
Tough ¥ Hard
Recommended Machining Data
ap f
| Designation | l | di(1) | S | r | d1 | (mm) | (mm/rev) | ||
| TPMT 110204-PF | 11.00 | 6.35 | 2.38 | 0.40 | 3.00 | O | O | 0.50-3.00 | 0.10-0.30 |
For tools, see pages: S-STFCR/L (B37) • S-STLCR/L (B38) • STFCR/L (A103) • STGCR/L (A103).
