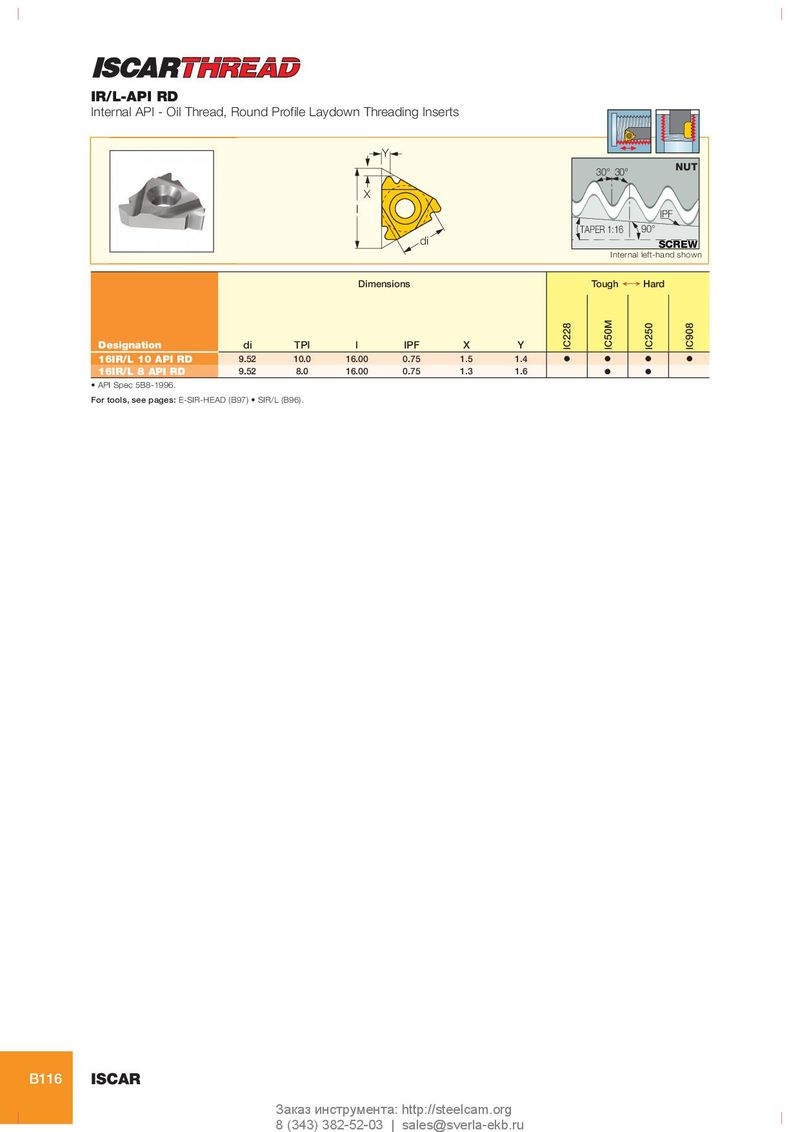

IR/L-API RD
Internal API - Oil Thread, Round Profile Laydown Threading Inserts
Y
X
l
di
Dimensions
NUT 30° 30°
IPF TAPER 1:16 90° SCREW Internal left-hand shown
Tough ¥ Hard
| Designation | di | TPI | l | IPF | X | Y | ||||
| 16IR/L 10 API RD | 9.52 | 10.0 | 16.00 | 0.75 | 1.5 | 1.4 | O | O | O | O |
| 16IR/L 8 API RD | 9.52 | 8.0 | 16.00 | 0.75 | 1.3 | 1.6 | O | O |
- API Spec 5B8-1996.
For tools, see pages: E-SIR-HEAD (B97) SIR/L (B96).
