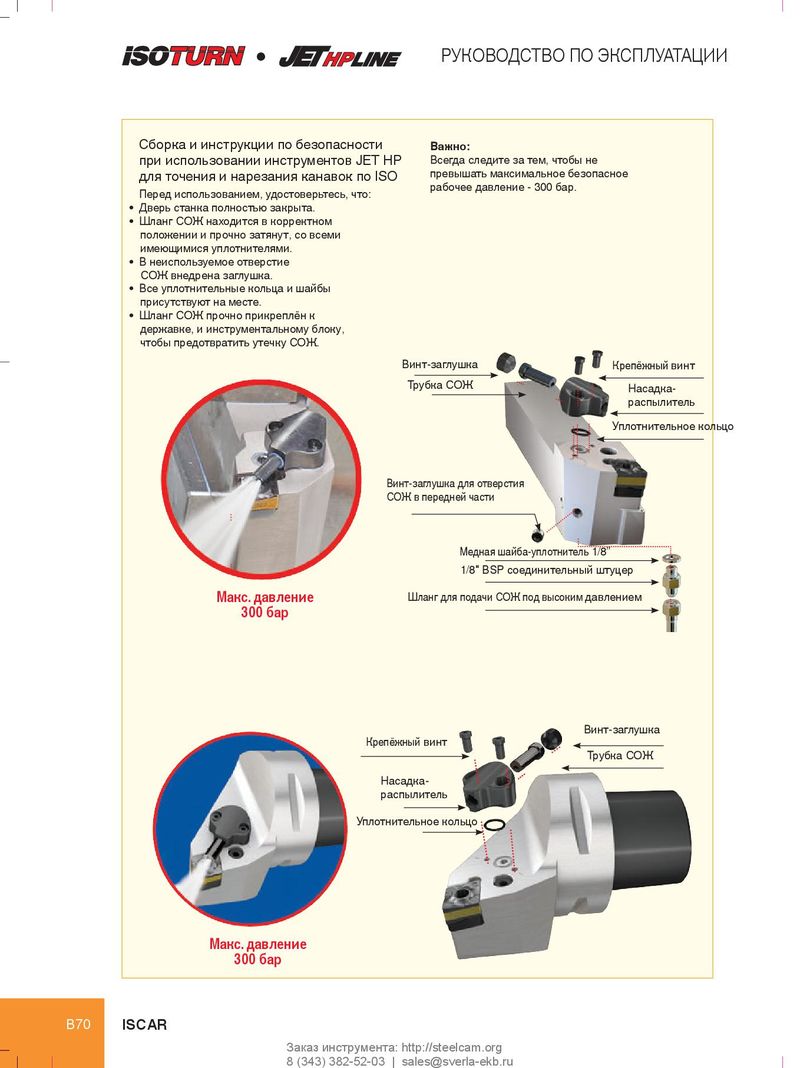

Сборка и инструкции по безопасности Важно: при использовании инструментов JET HP Всегда следите за тем, чтобы не для точения и нарезания канавок по ISO превышать максимальное безопасное рабочее давление - 300 бар. Перед использованием, удостоверьтесь, что:

• Дверь станка полностью закрыта.
• Шланг СОЖ находится в корректном положении и прочно затянут, со всеми имеющимися уплотнителями.
• В неиспользуемое отверстие СОЖ внедрена заглушка.
• Все уплотнительные кольца и шайбы присутствуют на месте.
• Шланг СОЖ прочно прикреплён к державке, и инструментальному блоку, чтобы предотвратить утечку СОЖ.

Винт-заглушка Крепёжный винт Трубка СОЖ Насадкараспылитель Уплотнительное кольцо

Винт-заглушка для отверстия СОЖ в передней части

Медная шайба-уплотнитель 1/8” 1/8" BSP соединительный штуцер Макс. давление Шланг для подачи СОЖ под высоким давлением

300 бар

Крепёжный винт Насадкараспылитель Уплотнительное кольцо

Винт-заглушка Трубка СОЖ

Макс. давление

300 бар
