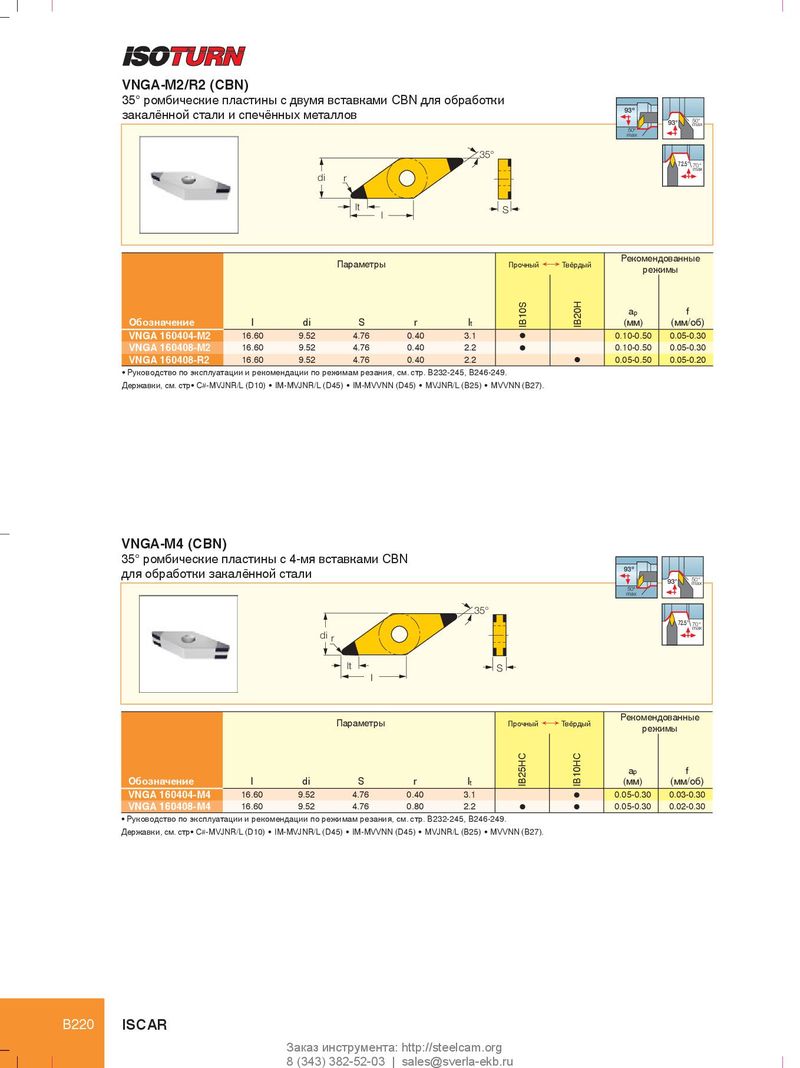

Каталог Iscar инструмент для токарной обработки - страница 251

VNGA-M2/R2 (CBN) 35° ромбические пластины с двумя вставками CBN для обработки 93º закалённой стали и спечённых металлов 93° 50° max 50º max 35° 72.5° 70° max di r lt S l Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r l t IB10S IB20H (мм) (мм/об) VNGA 160404-M2 16.60 9.52 4.76 0.40 3.1 l 0.10-0.50 0.05-0.30 VNGA 160408-M2 16.60 9.52 4.76 0.40 2.2 l 0.10-0.50 0.05-0.30 VNGA 160408-R2 16.60 9.52 4.76 0.40 2.2 l 0.05-0.50 0.05-0.20 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249. Державки, см. стр• C#-MVJNR/L (D10) • IM-MVJNR/L (D45) • IM-MVVNN (D45) • MVJNR/L (B25) • MVVNN (B27). VNGA-M4 (CBN) 35° ромбические пластины с 4-мя вставками CBN 93º для обработки закалённой стали 93° 50° max 50º max 35° 72.5° 70° max di r lt S I Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r l t IB25HC IB10HC (мм) (мм/об) VNGA 160404-M4 16.60 9.52 4.76 0.40 3.1 l 0.05-0.30 0.03-0.30 VNGA 160408-M4 16.60 9.52 4.76 0.80 2.2 l l 0.05-0.30 0.02-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249. Державки, см. стр• C#-MVJNR/L (D10) • IM-MVJNR/L (D45) • IM-MVVNN (D45) • MVJNR/L (B25) • MVVNN (B27). B220 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
