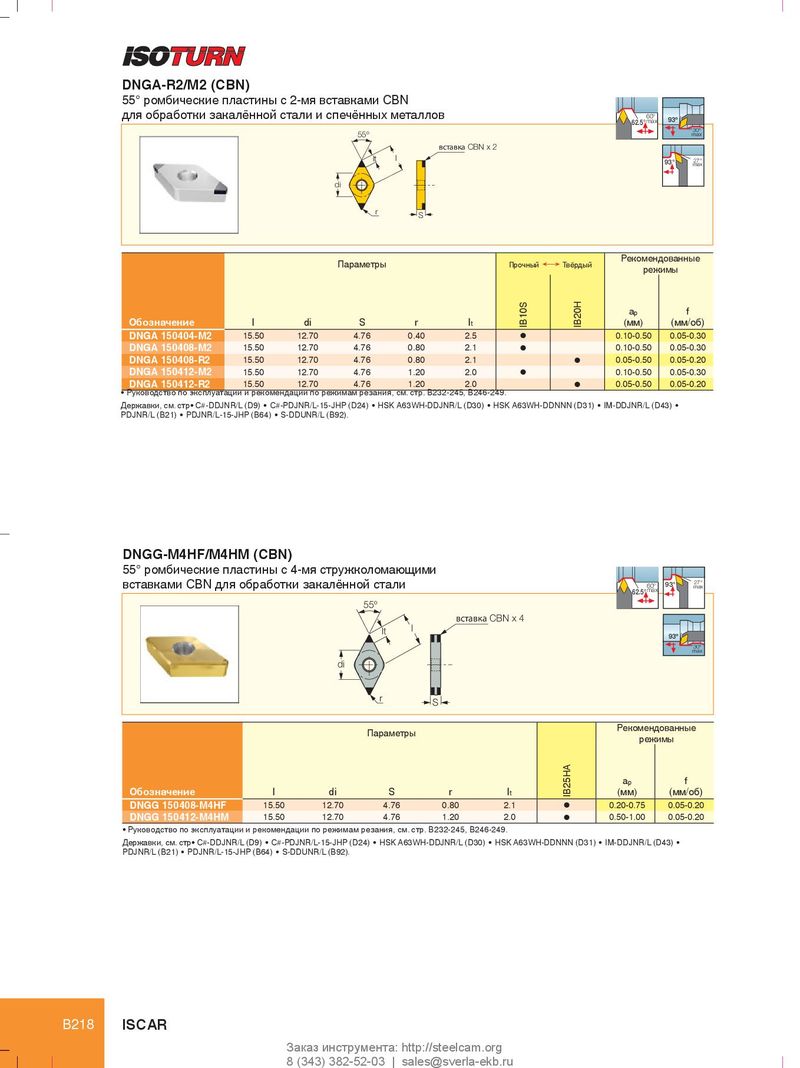

DNGA-R2/M2 (CBN) 55° ромбические пластины с 2-мя вставками CBN для обработки закалённой стали и спечённых металлов 60° 62.5° max 93º 30º 55º max вставка CBN x 2 lt l 93° 27° max di r S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r l t IB10S IB20H (мм) (мм/об) DNGA 150404-M2 15.50 12.70 4.76 0.40 2.5 l 0.10-0.50 0.05-0.30 DNGA 150408-M2 15.50 12.70 4.76 0.80 2.1 l 0.10-0.50 0.05-0.30 DNGA 150408-R2 15.50 12.70 4.76 0.80 2.1 l 0.05-0.50 0.05-0.20 DNGA 150412-M2 15.50 12.70 4.76 1.20 2.0 l 0.10-0.50 0.05-0.30 DNGA 150412-R2 15.50 12.70 4.76 1.20 2.0 l 0.05-0.50 0.05-0.20 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249. Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92). DNGG-M4HF/M4HM (CBN) 55° ромбические пластины с 4-мя стружколомающими вставками CBN для обработки закалённой стали 60° 93° 27° max 62.5° max 55º вставка CBN x 4 lt l 93º 30º max di r S Рекомендованные Параметры режимы a p f Обозначение l di S r l t IB25HA (мм) (мм/об) DNGG 150408-M4HF 15.50 12.70 4.76 0.80 2.1 l 0.20-0.75 0.05-0.20 DNGG 150412-M4HM 15.50 12.70 4.76 1.20 2.0 l 0.50-1.00 0.05-0.20 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249. Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92). B218 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
