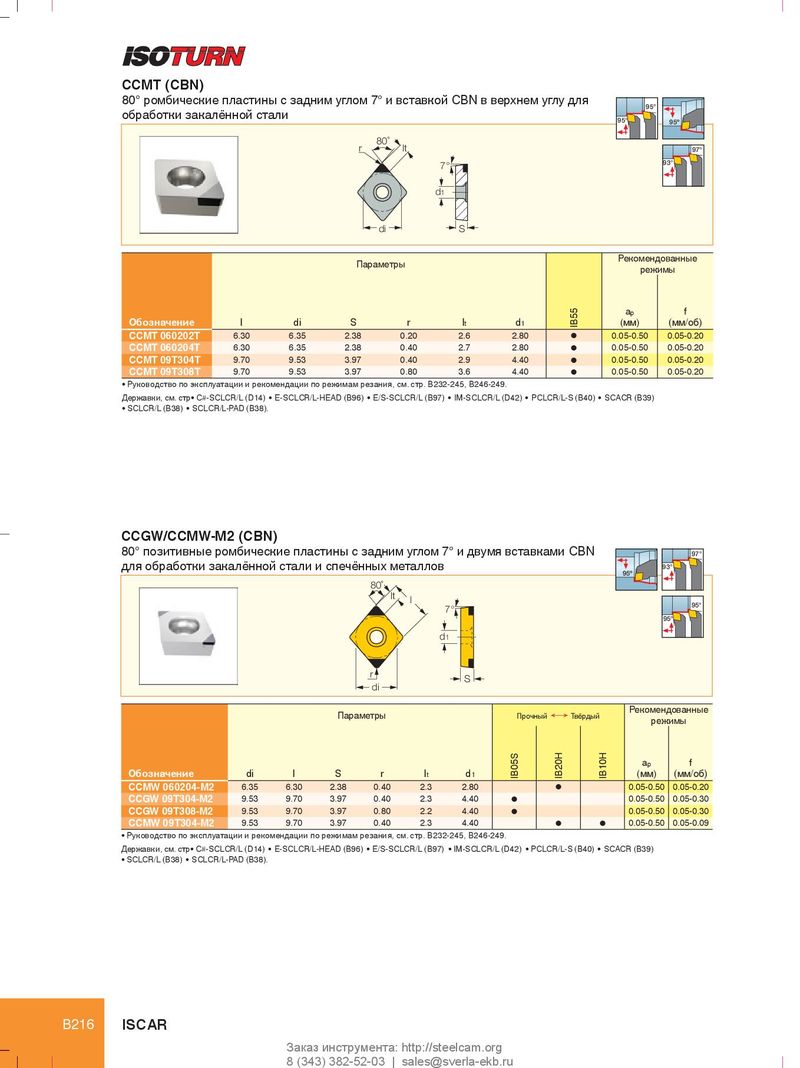

CCMT (CBN) 80° ромбические пластины с задним углом 7° и вставкой CBN в верхнем углу для 95° обработки закалённой стали 95° 95º 80˚ r lt 97° 93° 7° d1 di S Рекомендованные Параметры режимы a p f Обозначение l di S r l t d 1 IB55 (мм) (мм/об) CCMT 060202T 6.30 6.35 2.38 0.20 2.6 2.80 l 0.05-0.50 0.05-0.20 CCMT 060204T 6.30 6.35 2.38 0.40 2.7 2.80 l 0.05-0.50 0.05-0.20 CCMT 09T304T 9.70 9.53 3.97 0.40 2.9 4.40 l 0.05-0.50 0.05-0.20 CCMT 09T308T 9.70 9.53 3.97 0.80 3.6 4.40 l 0.05-0.50 0.05-0.20 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249. Державки, см. стр• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39) • SCLCR/L (B38) • SCLCR/L-PAD (B38). CCGW/CCMW-M2 (CBN) 80° позитивные ромбические пластины с задним углом 7° и двумя вставками CBN 97° для обработки закалённой стали и спечённых металлов 93° 95º 80˚ lt l 95° 7° 95° d1 r S di Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение di l S r l t d 1 IB05S IB20H IB10H (мм) (мм/об) CCMW 060204-M2 6.35 6.30 2.38 0.40 2.3 2.80 l 0.05-0.50 0.05-0.20 CCGW 09T304-M2 9.53 9.70 3.97 0.40 2.3 4.40 l 0.05-0.50 0.05-0.30 CCGW 09T308-M2 9.53 9.70 3.97 0.80 2.2 4.40 l 0.05-0.50 0.05-0.30 CCMW 09T304-M2 9.53 9.70 3.97 0.40 2.3 4.40 l l 0.05-0.50 0.05-0.09 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249. Державки, см. стр• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39) • SCLCR/L (B38) • SCLCR/L-PAD (B38). B216 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
