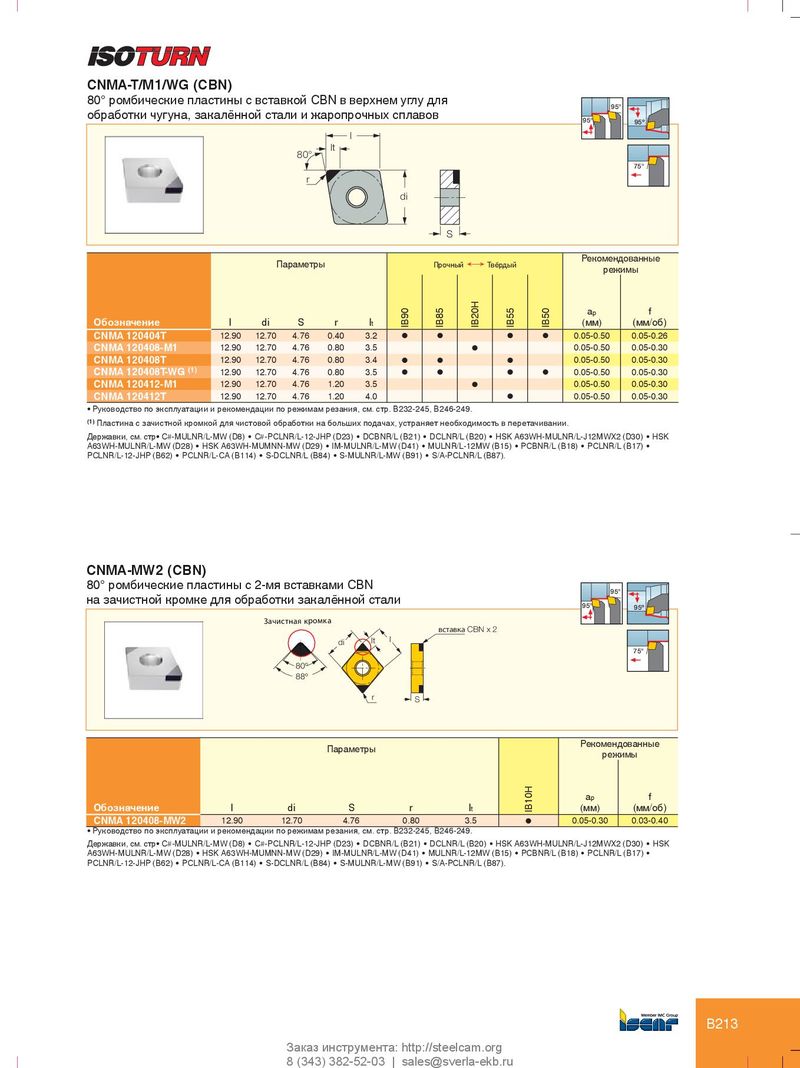

CNMA-T/M1/WG (CBN) 80° ромбические пластины с вставкой CBN в верхнем углу для 95° обработки чугуна, закалённой стали и жаропрочных сплавов 95° 95º l lt 80 ° 75° r di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r l t IB90 IB85 IB20H IB55 IB50 (мм) (мм/об) CNMA 120404T 12.90 12.70 4.76 0.40 3.2 l l l l 0.05-0.50 0.05-0.26 CNMA 120408-M1 12.90 12.70 4.76 0.80 3.5 l 0.05-0.50 0.05-0.30 CNMA 120408T 12.90 12.70 4.76 0.80 3.4 l l l 0.05-0.50 0.05-0.30 CNMA 120408T-WG (1) 12.90 12.70 4.76 0.80 3.5 l l l l 0.05-0.50 0.05-0.30 CNMA 120412-M1 12.90 12.70 4.76 1.20 3.5 l 0.05-0.50 0.05-0.30 CNMA 120412T 12.90 12.70 4.76 1.20 4.0 l 0.05-0.50 0.05-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249. (1) Пластина с зачистной кромкой для чистовой обработки на больших подачах, устраняет необходимость в перетачивании. Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87). CNMA-MW2 (CBN) 80° ромбические пластины с 2-мя вставками CBN 95° на зачистной кромке для обработки закалённой стали 95° 95º Зачистная кромка вставка CBN x 2 di lt l 75° 80º 88º r S Рекомендованные Параметры режимы a p f Обозначение l di S r l t IB10H (мм) (мм/об) CNMA 120408-MW2 12.90 12.70 4.76 0.80 3.5 l 0.05-0.30 0.03-0.40 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249. Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87). B213 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
