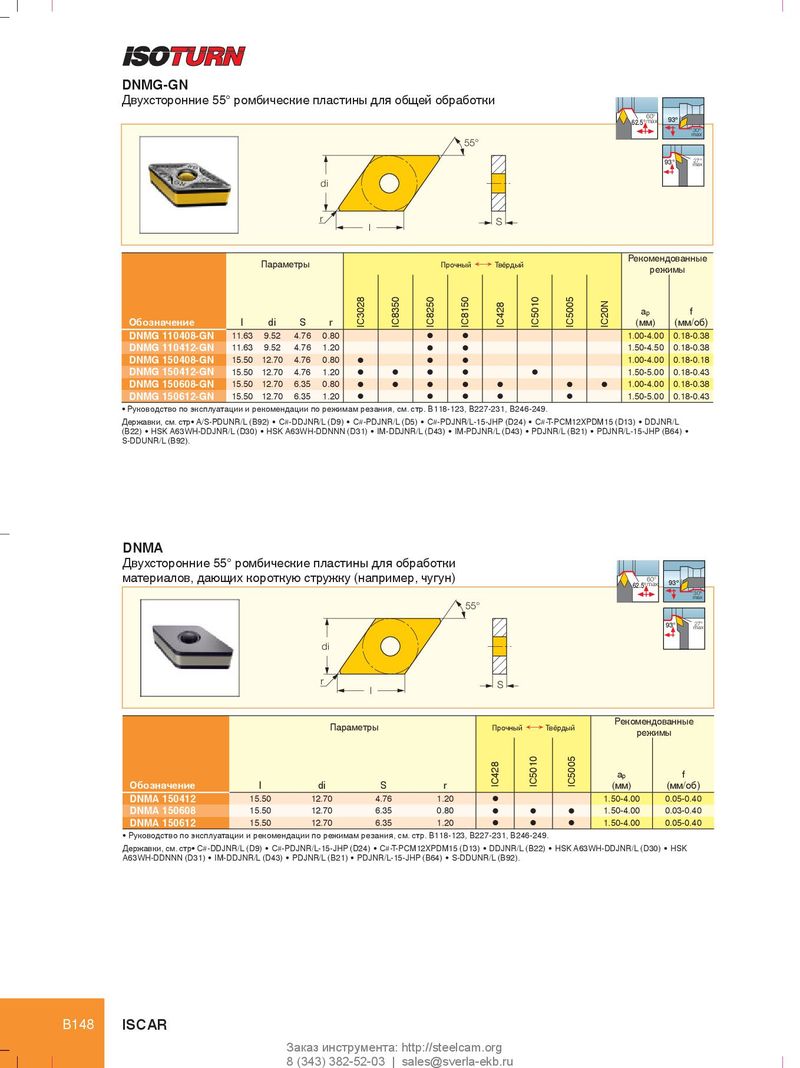

Каталог Iscar инструмент для токарной обработки - страница 179

DNMG-GN Двухсторонние 55° ромбические пластины для общей обработки 60° 62.5° max 93º 30º max 55° 93° 27° max di r S l Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC3028 IC8350 IC8250 IC8150 IC428 IC5010 IC5005 IC20N (мм) (мм/об) DNMG 110408-GN 11.63 9.52 4.76 0.80 l l 1.00-4.00 0.18-0.38 DNMG 110412-GN 11.63 9.52 4.76 1.20 l l 1.50-4.50 0.18-0.38 DNMG 150408-GN 15.50 12.70 4.76 0.80 l l l 1.00-4.00 0.18-0.18 DNMG 150412-GN 15.50 12.70 4.76 1.20 l l l l l 1.50-5.00 0.18-0.43 DNMG 150608-GN 15.50 12.70 6.35 0.80 l l l l l l l 1.00-4.00 0.18-0.38 DNMG 150612-GN 15.50 12.70 6.35 1.20 l l l l l 1.50-5.00 0.18-0.43 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92). DNMA Двухсторонние 55° ромбические пластины для обработки материалов, дающих короткую стружку (например, чугун) 60° 62.5° max 93º 30º max 55° 93° 27° max di r S l Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC428 IC5010 IC5005 (мм) (мм/об) DNMA 150412 15.50 12.70 4.76 1.20 l 1.50-4.00 0.05-0.40 DNMA 150608 15.50 12.70 6.35 0.80 l l l 1.50-4.00 0.03-0.40 DNMA 150612 15.50 12.70 6.35 1.20 l l l 1.50-4.00 0.05-0.40 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92). B148 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
