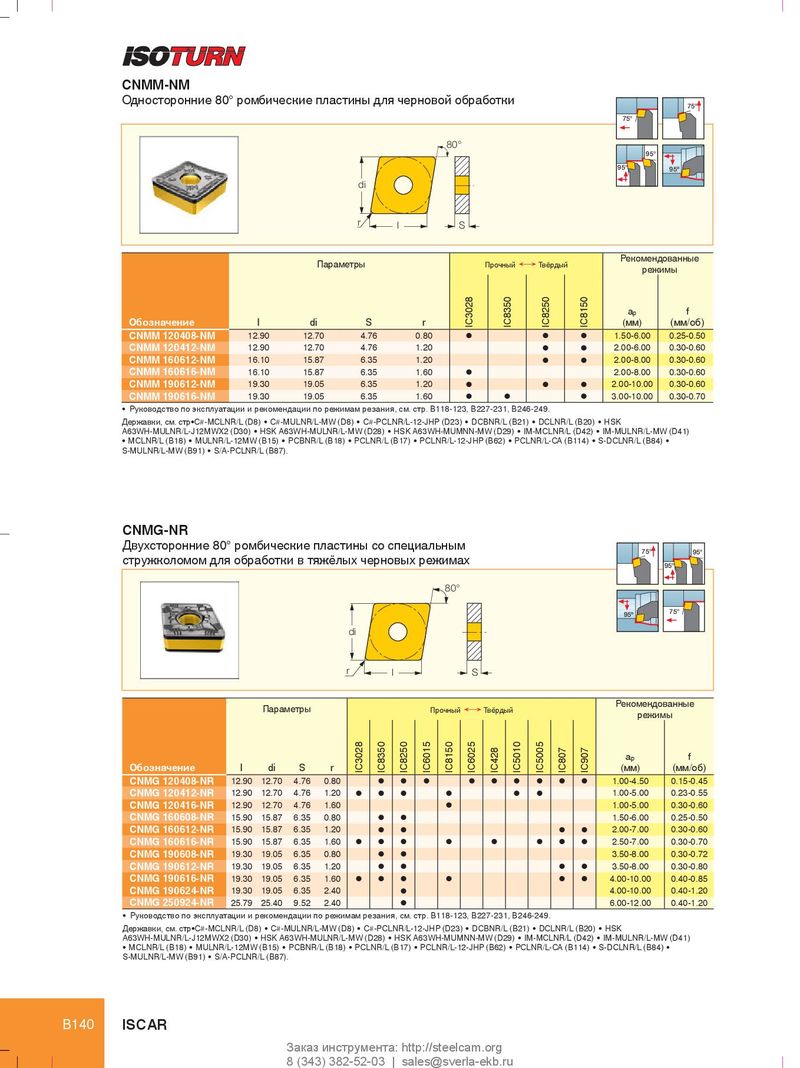

CNMM-NM Односторонние 80° ромбические пластины для черновой обработки 75° 75° 80° 95° 95° 95º di r l S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC3028 IC8350 IC8250 IC8150 (мм) (мм/об) CNMM 120408-NM 12.90 12.70 4.76 0.80 l l l 1.50-6.00 0.25-0.50 CNMM 120412-NM 12.90 12.70 4.76 1.20 l l 2.00-6.00 0.30-0.60 CNMM 160612-NM 16.10 15.87 6.35 1.20 l l 2.00-8.00 0.30-0.60 CNMM 160616-NM 16.10 15.87 6.35 1.60 l 2.00-8.00 0.30-0.60 CNMM 190612-NM 19.30 19.05 6.35 1.20 l l l 2.00-10.00 0.30-0.60 CNMM 190616-NM 19.30 19.05 6.35 1.60 l l l 3.00-10.00 0.30-0.70 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41) • MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87). CNMG-NR Двухсторонние 80° ромбические пластины со специальным 75° 95° стружколомом для обработки в тяжёлых черновых режимах 95° 80° 95º 75° di r l S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC3028 IC8350 IC8250 IC6015 IC8150 IC6025 IC428 IC5010 IC5005 IC807 IC907 (мм) (мм/об) CNMG 120408-NR 12.90 12.70 4.76 0.80 l l l l l l l l l 1.00-4.50 0.15-0.45 CNMG 120412-NR 12.90 12.70 4.76 1.20 l l l l l l 1.00-5.00 0.23-0.55 CNMG 120416-NR 12.90 12.70 4.76 1.60 l 1.00-5.00 0.30-0.60 CNMG 160608-NR 15.90 15.87 6.35 0.80 l l 1.50-6.00 0.25-0.50 CNMG 160612-NR 15.90 15.87 6.35 1.20 l l l l 2.00-7.00 0.30-0.60 CNMG 160616-NR 15.90 15.87 6.35 1.60 l l l l l l l l 2.50-7.00 0.30-0.70 CNMG 190608-NR 19.30 19.05 6.35 0.80 l l 3.50-8.00 0.30-0.72 CNMG 190612-NR 19.30 19.05 6.35 1.20 l l l l 3.50-8.00 0.30-0.80 CNMG 190616-NR 19.30 19.05 6.35 1.60 l l l l l l 4.00-10.00 0.40-0.85 CNMG 190624-NR 19.30 19.05 6.35 2.40 l 4.00-10.00 0.40-1.20 CNMG 250924-NR 25.79 25.40 9.52 2.40 l 6.00-12.00 0.40-1.20 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41) • MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87). B140 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
