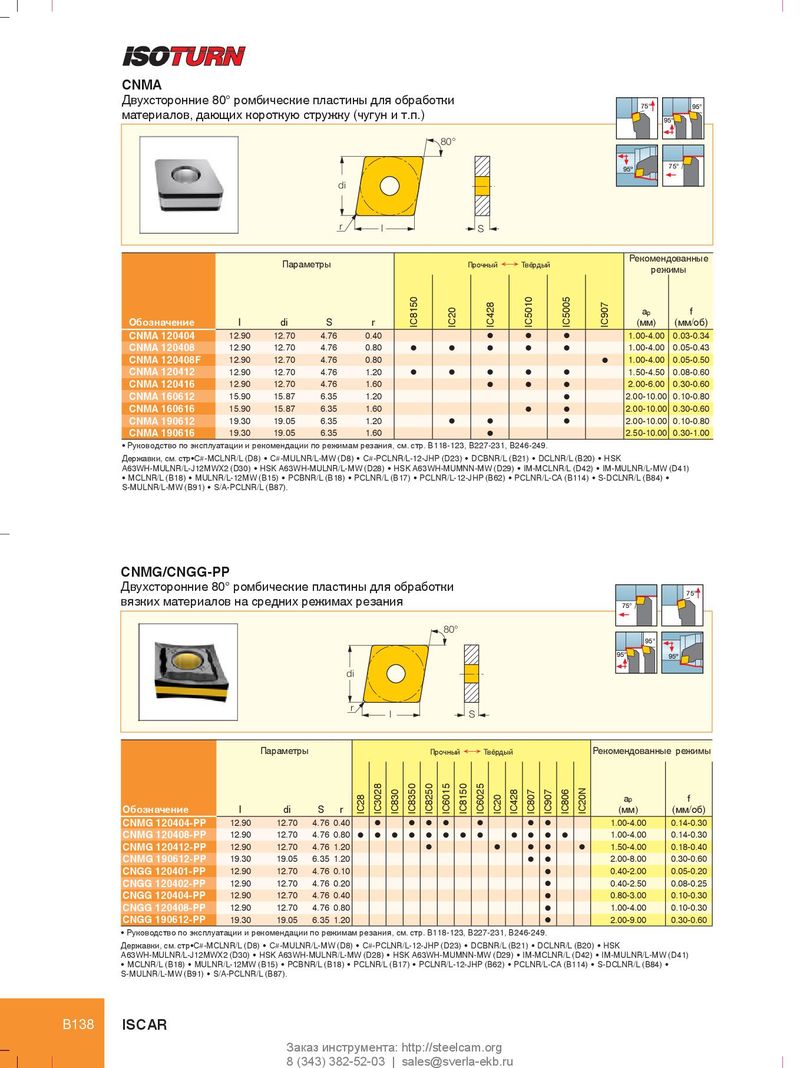

Каталог Iscar инструмент для токарной обработки - страница 169

CNMA Двухсторонние 80° ромбические пластины для обработки 75° 95° материалов, дающих короткую стружку (чугун и т.п.) 95° 80° 95º 75° di r l S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC8150 IC20 IC428 IC5010 IC5005 IC907 (мм) (мм/об) CNMA 120404 12.90 12.70 4.76 0.40 l l l 1.00-4.00 0.03-0.34 CNMA 120408 12.90 12.70 4.76 0.80 l l l l l 1.00-4.00 0.05-0.43 CNMA 120408F 12.90 12.70 4.76 0.80 l 1.00-4.00 0.05-0.50 CNMA 120412 12.90 12.70 4.76 1.20 l l l l l 1.50-4.50 0.08-0.60 CNMA 120416 12.90 12.70 4.76 1.60 l l l 2.00-6.00 0.30-0.60 CNMA 160612 15.90 15.87 6.35 1.20 l 2.00-10.00 0.10-0.80 CNMA 160616 15.90 15.87 6.35 1.60 l l 2.00-10.00 0.30-0.60 CNMA 190612 19.30 19.05 6.35 1.20 l l l 2.00-10.00 0.10-0.80 CNMA 190616 19.30 19.05 6.35 1.60 l 2.50-10.00 0.30-1.00 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41) • MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87). CNMG/CNGG-PP Двухсторонние 80° ромбические пластины для обработки 75° вязких материалов на средних режимах резания 75° 80° 95° 95° 95º di r l S Параметры Прочный Ö Твёрдый Рекомендованные режимы a p f Обозначение l di S r IC28 IC3028 IC830 IC8350 IC8250 IC6015 IC8150 IC6025 IC20 IC428 IC807 IC907 IC806 IC20N (мм) (мм/об) CNMG 120404-PP 12.90 12.70 4.76 0.40 l l l l l l l 1.00-4.00 0.14-0.30 CNMG 120408-PP 12.90 12.70 4.76 0.80 l l l l l l l l l l l l 1.00-4.00 0.14-0.30 CNMG 120412-PP 12.90 12.70 4.76 1.20 l l l l l 1.50-4.00 0.18-0.40 CNMG 190612-PP 19.30 19.05 6.35 1.20 l l 2.00-8.00 0.30-0.60 CNGG 120401-PP 12.90 12.70 4.76 0.10 l 0.40-2.00 0.05-0.20 CNGG 120402-PP 12.90 12.70 4.76 0.20 l 0.40-2.50 0.08-0.25 CNGG 120404-PP 12.90 12.70 4.76 0.40 l 0.80-3.00 0.10-0.30 CNGG 120408-PP 12.90 12.70 4.76 0.80 l 1.00-4.00 0.10-0.30 CNGG 190612-PP 19.30 19.05 6.35 1.20 l 2.00-9.00 0.30-0.60 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41) • MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87). B138 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
