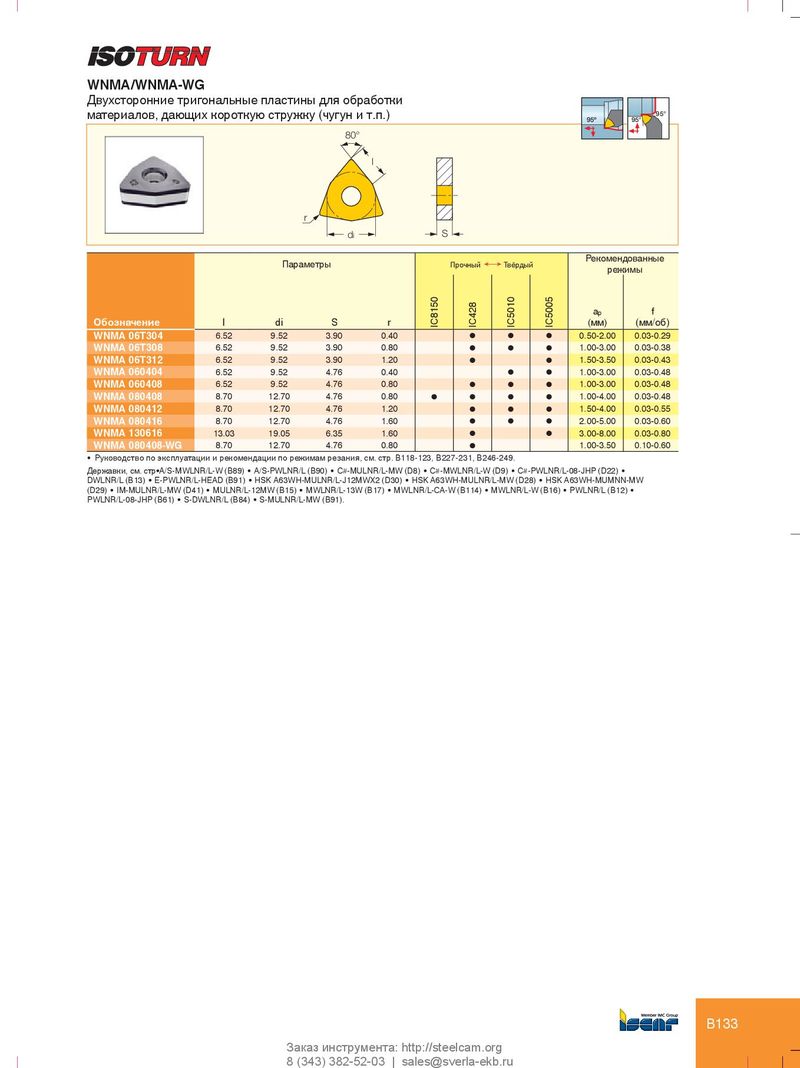

Каталог Iscar инструмент для токарной обработки - страница 164

WNMA/WNMA-WG Двухсторонние тригональные пластины для обработки материалов, дающих короткую стружку (чугун и т.п.) 95° 95º 95° 80° l r di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC8150 IC428 IC5010 IC5005 (мм) (мм/об) WNMA 06T304 6.52 9.52 3.90 0.40 l l l 0.50-2.00 0.03-0.29 WNMA 06T308 6.52 9.52 3.90 0.80 l l l 1.00-3.00 0.03-0.38 WNMA 06T312 6.52 9.52 3.90 1.20 l l 1.50-3.50 0.03-0.43 WNMA 060404 6.52 9.52 4.76 0.40 l l 1.00-3.00 0.03-0.48 WNMA 060408 6.52 9.52 4.76 0.80 l l l 1.00-3.00 0.03-0.48 WNMA 080408 8.70 12.70 4.76 0.80 l l l l 1.00-4.00 0.03-0.48 WNMA 080412 8.70 12.70 4.76 1.20 l l l 1.50-4.00 0.03-0.55 WNMA 080416 8.70 12.70 4.76 1.60 l l l 2.00-5.00 0.03-0.60 WNMA 130616 13.03 19.05 6.35 1.60 l l 3.00-8.00 0.03-0.80 WNMA 080408-WG 8.70 12.70 4.76 0.80 l 1.00-3.50 0.10-0.60 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-13W (B17) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91). B133 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
