Каталог Iscar инструмент для токарной обработки - страница 155

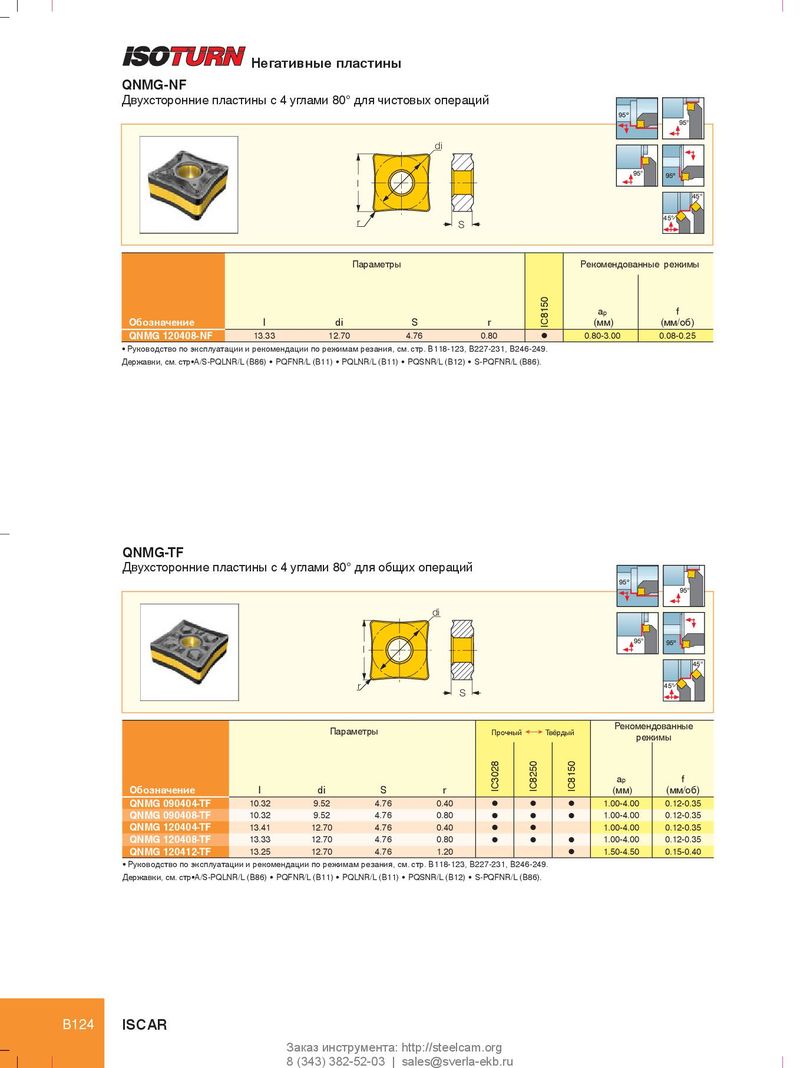

Негативные пластины QNMG-NF Двухсторонние пластины с 4 углами 80° для чистовых операций 95º 95° di 95° 95º l 45° 45° r S Параметры Рекомендованные режимы a p f Обозначение l di S r IC8150 (мм) (мм/об) QNMG 120408-NF 13.33 12.70 4.76 0.80 l 0.80-3.00 0.08-0.25 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•A/S-PQLNR/L (B86) • PQFNR/L (B11) • PQLNR/L (B11) • PQSNR/L (B12) • S-PQFNR/L (B86). QNMG-TF Двухсторонние пластины с 4 углами 80° для общих операций 95º 95° di 95° 95º l 45° r 45° S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC3028 IC8250 IC8150 (мм) (мм/об) QNMG 090404-TF 10.32 9.52 4.76 0.40 l l l 1.00-4.00 0.12-0.35 QNMG 090408-TF 10.32 9.52 4.76 0.80 l l l 1.00-4.00 0.12-0.35 QNMG 120404-TF 13.41 12.70 4.76 0.40 l l 1.00-4.00 0.12-0.35 QNMG 120408-TF 13.33 12.70 4.76 0.80 l l l 1.00-4.00 0.12-0.35 QNMG 120412-TF 13.25 12.70 4.76 1.20 l 1.50-4.50 0.15-0.40 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр•A/S-PQLNR/L (B86) • PQFNR/L (B11) • PQLNR/L (B11) • PQSNR/L (B12) • S-PQFNR/L (B86). B124 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
