Каталог Iscar инструмент для токарной обработки - страница 149

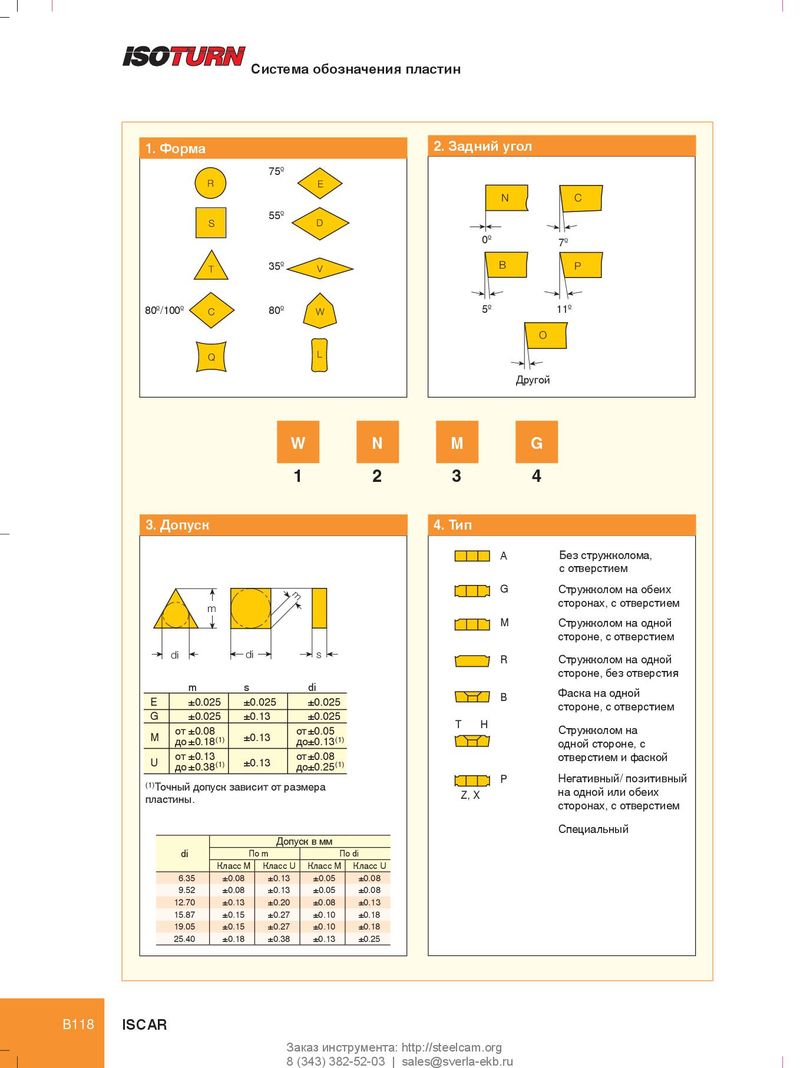

Система обозначения пластин 1. Форма 2. Задний угол 75º R E N C 55º S D 0º 7º 35º B T V P 80º/100º C 80º W 5º 11º O Q L N Другой W N M G 1 2 3 4 3. Допуск 4. Тип A Без стружколома, с отверстием m G Стружколом на обеих сторонах, с отверстием m M Стружколом на одной стороне, с отверстием di di s R Стружколом на одной стороне, без отверстия m s di Фаска на одной B E ±0.025 ±0.025 ±0.025 стороне, с отверстием G ±0.025 ±0.13 ±0.025 T H от ±0.08 от ±0.05 Стружколом на M ±0.13 до ±0.18 (1) до ±0.13 (1) одной стороне, с от ±0.13 от ±0.08 отверстием и фаской U ±0.13 до ±0.38 (1) до ±0.25 (1) P Негативный/ позитивный (1) Точный допуск зависит от размера Z, X на одной или обеих пластины. сторонах, с отверстием Специальный Допуск в мм di По m По di Класс M Класс U Класс M Класс U 6.35 ±0.08 ±0.13 ±0.05 ±0.08 9.52 ±0.08 ±0.13 ±0.05 ±0.08 12.70 ±0.13 ±0.20 ±0.08 ±0.13 15.87 ±0.15 ±0.27 ±0.10 ±0.18 19.05 ±0.15 ±0.27 ±0.10 ±0.18 25.40 ±0.18 ±0.38 ±0.13 ±0.25 B118 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
