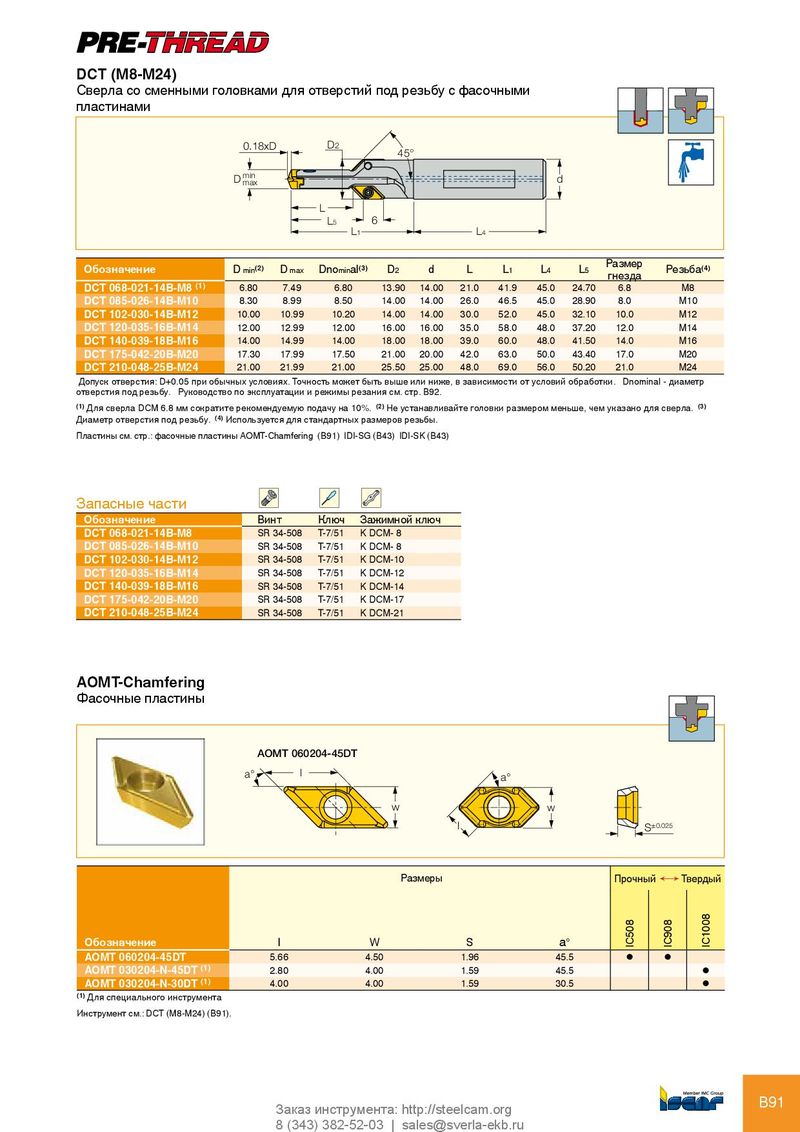

Каталог Iscar инструмент для обработки отверстий - страница 98

DCT (M8-M24) Сверла со сменными головками для отверстий под резьбу с фасочными пластинами 0.18xD D2 45° D min d max L L5 6 L1 L4 Обозначение D min(2) D max Dnominal(3) D2 d L L1 L4 L5 Размер Резьба(4) гнезда DCT 068-021-14B-M8 (1) 6.80 7.49 6.80 13.90 14.00 21.0 41.9 45.0 24.70 6.8 M8 DCT 085-026-14B-M10 8.30 8.99 8.50 14.00 14.00 26.0 46.5 45.0 28.90 8.0 M10 DCT 102-030-14B-M12 10.00 10.99 10.20 14.00 14.00 30.0 52.0 45.0 32.10 10.0 M12 DCT 120-035-16B-M14 12.00 12.99 12.00 16.00 16.00 35.0 58.0 48.0 37.20 12.0 M14 DCT 140-039-18B-M16 14.00 14.99 14.00 18.00 18.00 39.0 60.0 48.0 41.50 14.0 M16 DCT 175-042-20B-M20 17.30 17.99 17.50 21.00 20.00 42.0 63.0 50.0 43.40 17.0 M20 DCT 210-048-25B-M24 21.00 21.99 21.00 25.50 25.00 48.0 69.0 56.0 50.20 21.0 M24 Допуск отверстия: D+0.05 при обычных условиях. Точность может быть выше или ниже, в зависимости от условий обработки. Dnominal - диаметр отверстия под резьбу. Руководство по эксплуатации и режимы резания см. стр. B92. (1) Для сверла DCM 6.8 мм сократите рекомендуемую подачу на 10%. (2) Не устанавливайте головки размером меньше, чем указано для сверла. (3) Диаметр отверстия под резьбу. (4) Используется для стандартных размеров резьбы. Пластины см. стр.: фасочные пластины AOMT-Chamfering (B91) IDI-SG (B43) IDI-SK (B43) Запасные части Обозначение Винт Ключ Зажимной ключ DCT 068-021-14B-M8 SR 34-508 T-7/51 K DCM- 8 DCT 085-026-14B-M10 SR 34-508 T-7/51 K DCM- 8 DCT 102-030-14B-M12 SR 34-508 T-7/51 K DCM-10 DCT 120-035-16B-M14 SR 34-508 T-7/51 K DCM-12 DCT 140-039-18B-M16 SR 34-508 T-7/51 K DCM-14 DCT 175-042-20B-M20 SR 34-508 T-7/51 K DCM-17 DCT 210-048-25B-M24 SR 34-508 T-7/51 K DCM-21 AOMT-Chamfering Фасочные пластины AOMT 060204-45DT a° l a° w w l S±0.025 Размеры Прочный Ö Твердый Обозначение l W S a° IC508 IC908 IC1008 AOMT 060204-45DT 5.66 4.50 1.96 45.5 l l AOMT 030204-N-45DT (1) 2.80 4.00 1.59 45.5 l AOMT 030204-N-30DT (1) 4.00 4.00 1.59 30.5 l (1) Для специального инструмента Инструмент см.: DCT (M8-M24) (B91). Заказ инструмента: http://steelcam.org B91 8 (343) 382-52-03 | sales@sverla-ekb.ru
