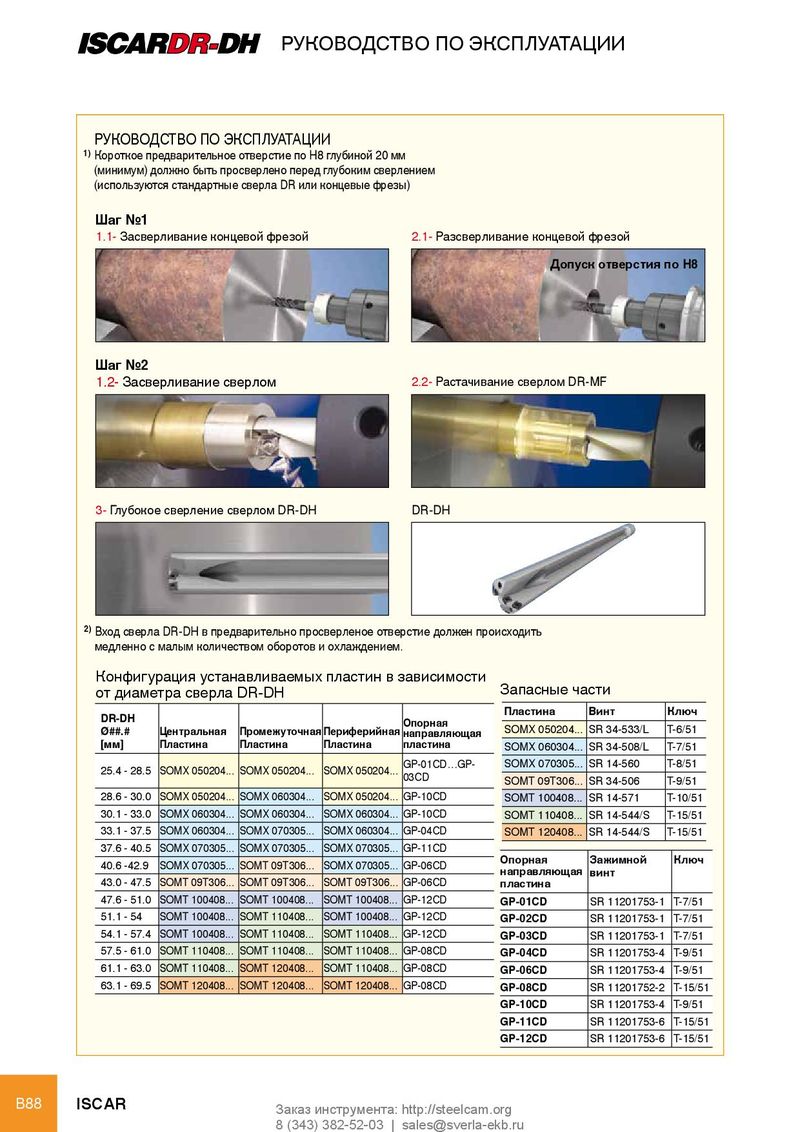

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1) Короткое предварительное отверстие по H8 глубиной 20 мм (минимум) должно быть просверлено перед глубоким сверлением (используются стандартные сверла DR или концевые фрезы) Шаг №1 1.1- Засверливание концевой фрезой 2.1- Разсверливание концевой фрезой Допуск отверстия по H8 Шаг №2 1.2- Засверливание сверлом 2.2- Растачивание сверлом DR-MF 3- Глубокое сверление сверлом DR-DH DR-DH 2) Вход сверла DR-DH в предварительно просверленое отверстие должен происходить медленно с малым количеством оборотов и охлаждением. Конфигурация устанавливаемых пластин в зависимости Запасные части от диаметра сверла DR-DH DR-DH Пластина Винт Ключ Ø##.# Центральная Опорная SOMX 050204... SR 34-533/L T-6/51 Промежуточная Периферийная направляющая [мм] Пластина Пластина Пластина пластина SOMX 060304... SR 34-508/L T-7/51 25.4 - 28.5 SOMX 050204... SOMX 050204... SOMX 050204... GP-01CD…GP- SOMX 070305... SR 14-560 T-8/51 03CD SOMT 09T306... SR 34-506 T-9/51 28.6 - 30.0 SOMX 050204... SOMX 060304... SOMX 050204... GP-10CD SOMT 100408... SR 14-571 T-10/51 30.1 - 33.0 SOMX 060304... SOMX 060304... SOMX 060304... GP-10CD SOMT 110408... SR 14-544/S T-15/51 33.1 - 37.5 SOMX 060304... SOMX 070305... SOMX 060304... GP-04CD SOMT 120408... SR 14-544/S T-15/51 37.6 - 40.5 SOMX 070305... SOMX 070305... SOMX 070305... GP-11CD 40.6 -42.9 SOMX 070305... SOMT 09T306... SOMX 070305... GP-06CD Опорная Зажимной Ключ направляющая винт 43.0 - 47.5 SOMT 09T306... SOMT 09T306... SOMT 09T306... GP-06CD пластина 47.6 - 51.0 SOMT 100408... SOMT 100408... SOMT 100408... GP-12CD GP-01CD SR 11201753-1 T-7/51 51.1 - 54 SOMT 100408... SOMT 110408... SOMT 100408... GP-12CD GP-02CD SR 11201753-1 T-7/51 54.1 - 57.4 SOMT 100408... SOMT 110408... SOMT 110408... GP-12CD GP-03CD SR 11201753-1 T-7/51 57.5 - 61.0 SOMT 110408... SOMT 110408... SOMT 110408... GP-08CD GP-04CD SR 11201753-4 T-9/51 61.1 - 63.0 SOMT 110408... SOMT 120408... SOMT 110408... GP-08CD GP-06CD SR 11201753-4 T-9/51 63.1 - 69.5 SOMT 120408... SOMT 120408... SOMT 120408... GP-08CD GP-08CD SR 11201752-2 T-15/51 GP-10CD SR 11201753-4 T-9/51 GP-11CD SR 11201753-6 T-15/51 GP-12CD SR 11201753-6 T-15/51 B88 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
