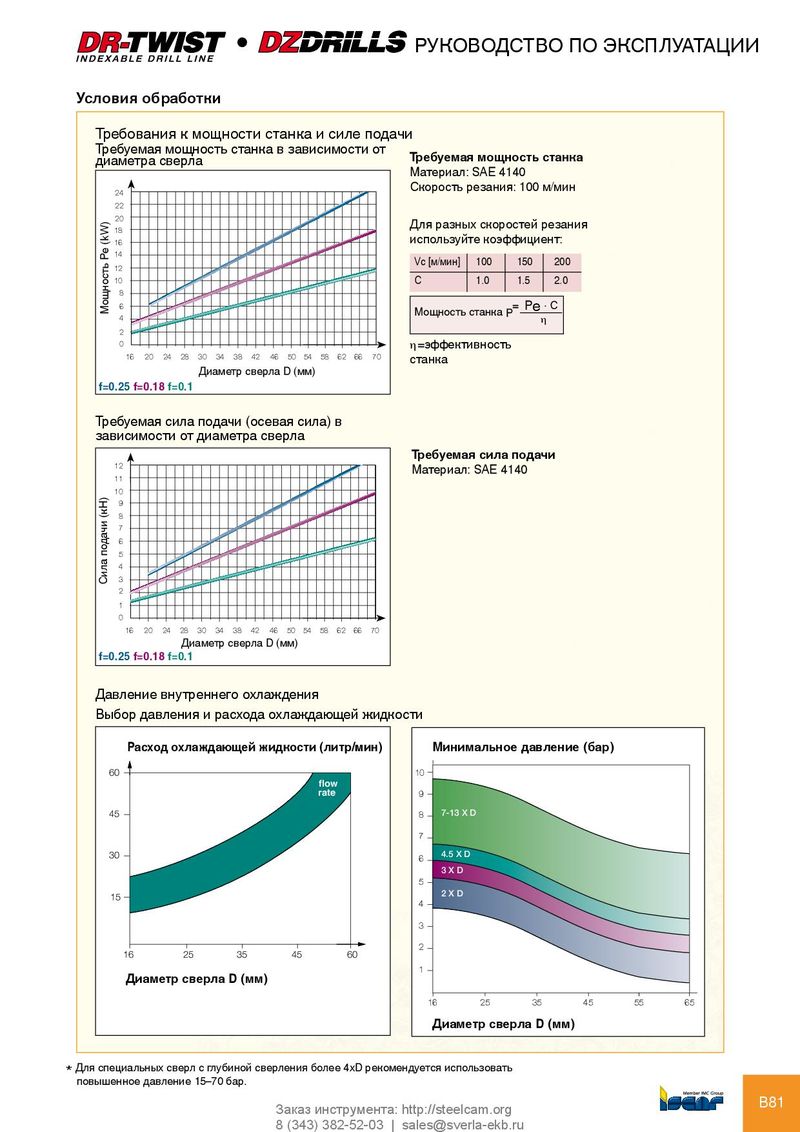

l РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Условия обработки Требования к мощности станка и силе подачи Требуемая мощность станка в зависимости от Требуемая мощность станка диаметра сверла Материал: SAE 4140 24 Скорость резания: 100 м/мин 22 Мощность Pe (kW) 20 Для разных скоростей резания 18 16 используйте коэффициент: 14 Vc [м/мин] 100 150 200 12 10 C 1.0 1.5 2.0 8 6 Мощность станка P= Pe · C 4 η 2 0 η=эффективность 16 20 24 28 30 34 38 42 46 50 54 58 62 66 70 станка Диаметр сверла D (мм) f=0.25 f=0.18 f=0.1 Требуемая сила подачи (осевая сила) в зависимости от диаметра сверла Требуемая сила подачи 12 Материал: SAE 4140 11 10 Сила подачи (кН) 9 8 7 6 5 4 3 2 1 0 16 20 24 28 30 34 38 42 46 50 54 58 62 66 70 Диаметр сверла D (мм) f=0.25 f=0.18 f=0.1 Давление внутреннего охлаждения Выбор давления и расхода охлаждающей жидкости Расход охлаждающей жидкости (литр/мин) Минимальное давление (бар) 60 10 flow rate 9 45 8 7-13 X D 7 30 6 4.5 X D 3XD 5 15 2XD 4 3 16 25 35 45 60 2 Диаметр сверла D (мм) 1 16 25 35 45 55 65 Harder, Диаметр сверла D (мм) Wear Resistant * Для специальных сверл с глубиной сверления более 4xD рекомендуется использовать повышенное давление 15–70 бар. Заказ инструмента: http://steelcam.org B81 8 (343) 382-52-03 | sales@sverla-ekb.ru
