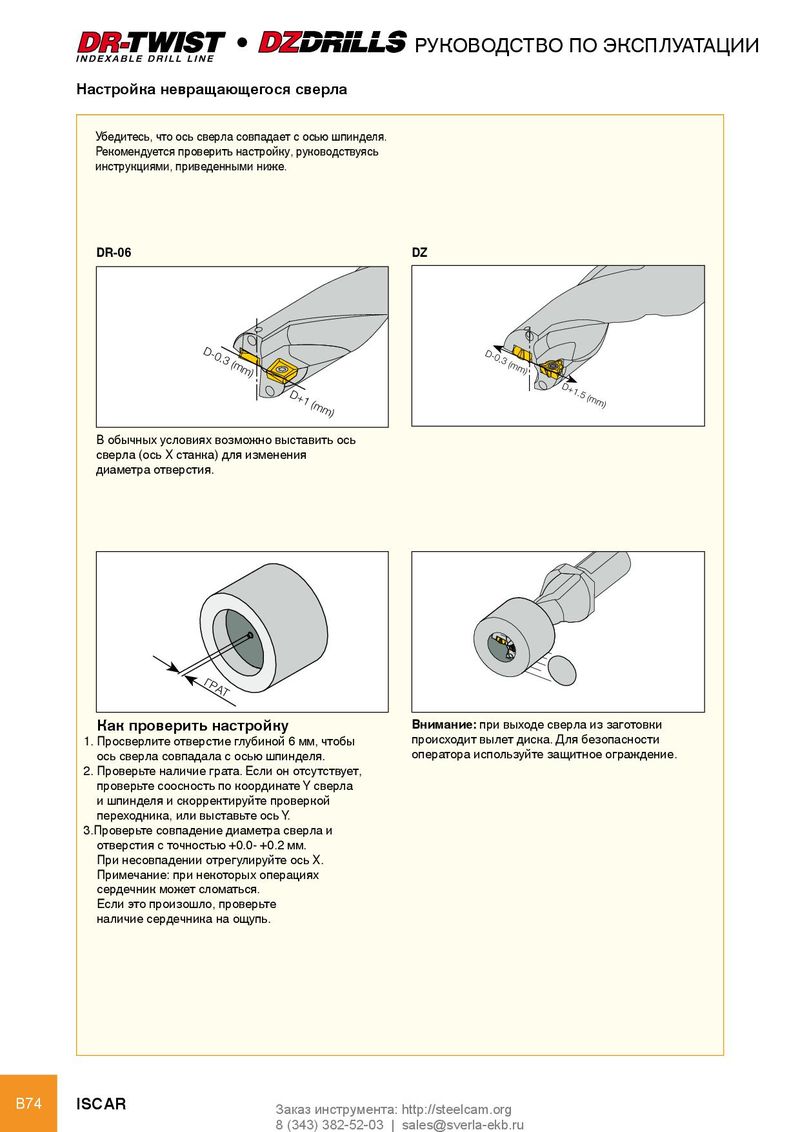

l РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Настройка невращающегося сверла Убедитесь, что ось сверла совпадает с осью шпинделя. Рекомендуется проверить настройку, руководствуясь инструкциями, приведенными ниже. DR-06 DZ D-0 D-0 .3 ( .3 ( mm mm ) ) D+ D+ 1.5 1 (m ( mm ) m) В обычных условиях возможно выставить ось сверла (ось X станка) для изменения диаметра отверстия. ГР АТ Как проверить настройку Внимание: при выходе сверла из заготовки 1. Просверлите отверстие глубиной 6 мм, чтобы происходит вылет диска. Для безопасности ось сверла совпадала с осью шпинделя. оператора используйте защитное ограждение. 2. Проверьте наличие грата. Если он отсутствует, проверьте соосность по координате Y сверла и шпинделя и скорректируйте проверкой переходника, или выставьте ось Y. 3.Проверьте совпадение диаметра сверла и отверстия с точностью +0.0- +0.2 мм. При несовпадении отрегулируйте ось X. Примечание: при некоторых операциях сердечник может сломаться. Если это произошло, проверьте наличие сердечника на ощупь. B74 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
