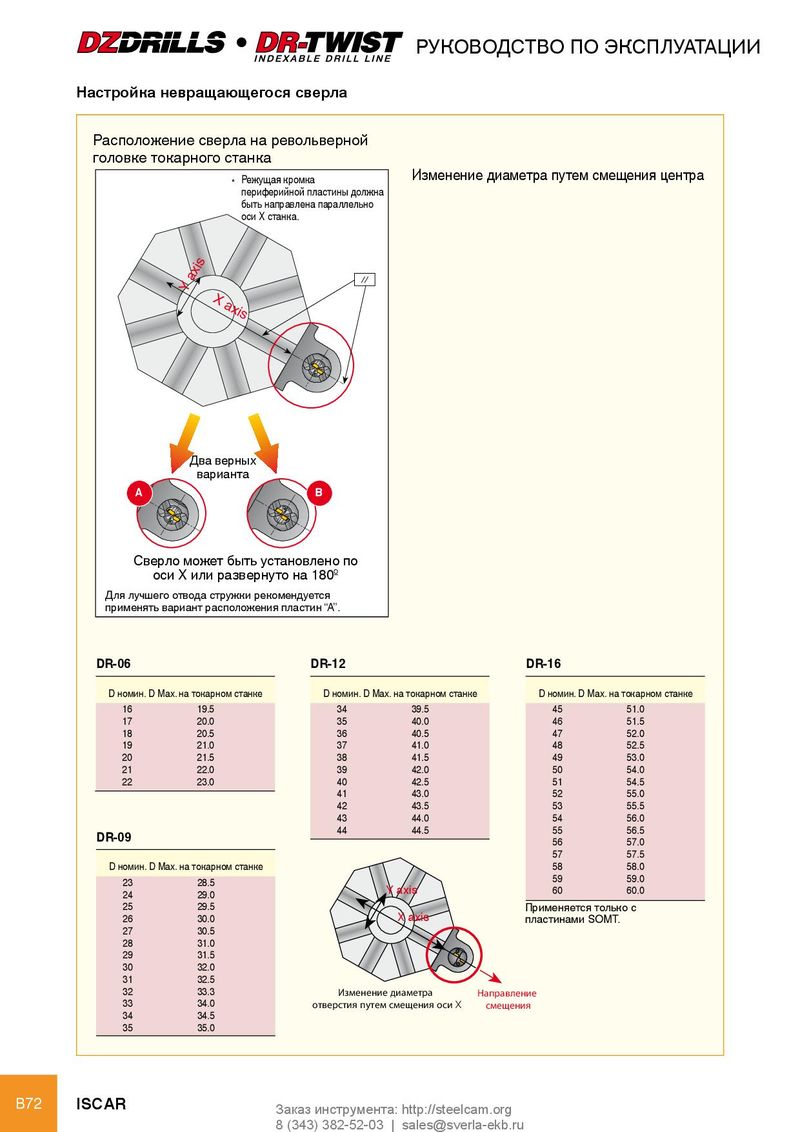

l РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Настройка невращающегося сверла Расположение сверла на револьверной головке токарного станка * Режущая кромка Изменение диаметра путем смещения центра периферийной пластины должна быть направлена параллельно оси X станка. Y axis X axis Два верных варианта A B Сверло может быть установлено по оси Х или развернуто на 180º Для лучшего отвода стружки рекомендуется применять вариант расположения пластин “A”. DR-06 DR-12 DR-16 D номин. D Max. на токарном станке D номин. D Max. на токарном станке D номин. D Max. на токарном станке 16 19.5 34 39.5 45 51.0 17 20.0 35 40.0 46 51.5 18 20.5 36 40.5 47 52.0 19 21.0 37 41.0 48 52.5 20 21.5 38 41.5 49 53.0 21 22.0 39 42.0 50 54.0 22 23.0 40 42.5 51 54.5 41 43.0 52 55.0 42 43.5 53 55.5 43 44.0 54 56.0 DR-09 44 44.5 55 56.5 56 57.0 57 57.5 D номин. D Max. на токарном станке 58 58.0 23 28.5 59 59.0 24 29.0 Y axis 60 60.0 25 29.5 Применяется только с 26 30.0 X axis пластинами SOMT. 27 30.5 28 31.0 29 31.5 30 32.0 31 32.5 32 33.3 Изменение диаметра Направление 33 34.0 отверстия путем смещения оси X смещения 34 34.5 35 35.0 B72 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
