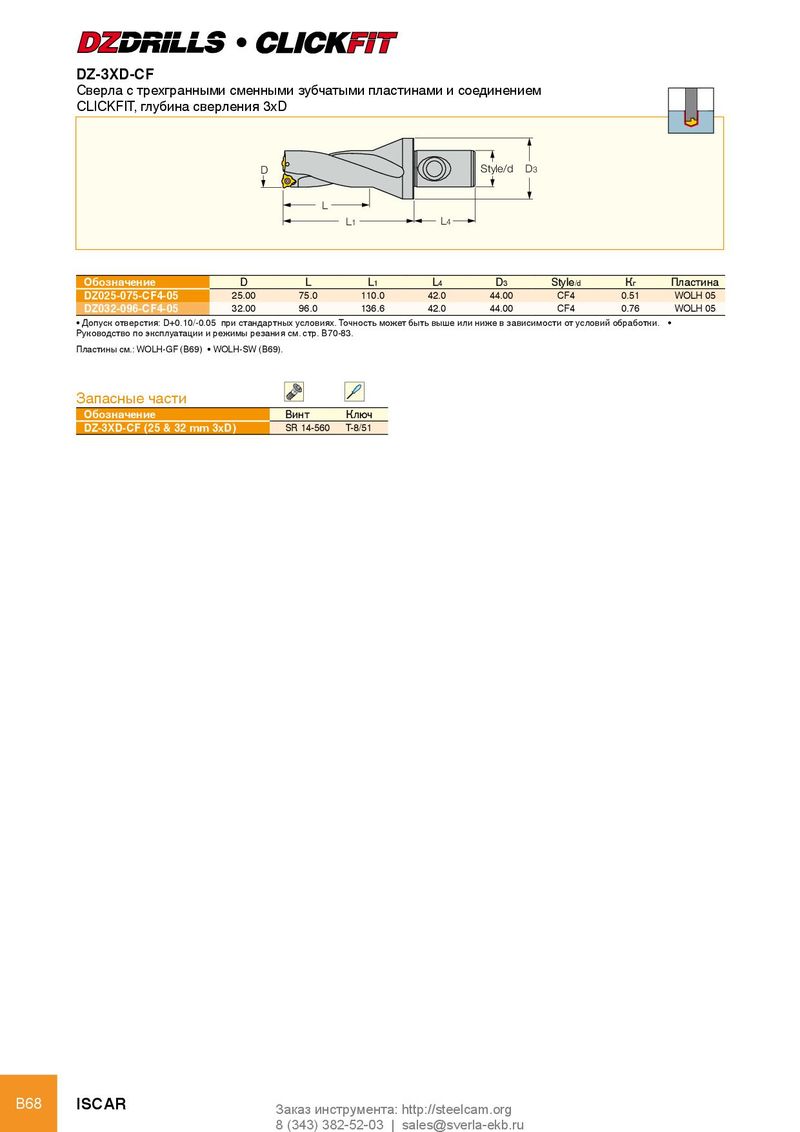

l DZ-3XD-CF Сверла с трехгранными сменными зубчатыми пластинами и соединением CLICKFIT, глубина сверления 3xD D Style/d D3 L L1 L4 Обозначение D L L1 L4 D3 Style/d Кг Пластина DZ025-075-CF4-05 25.00 75.0 110.0 42.0 44.00 CF4 0.51 WOLH 05 DZ032-096-CF4-05 32.00 96.0 136.6 42.0 44.00 CF4 0.76 WOLH 05 • Допуск отверстия: D+0.10/-0.05 при стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. • Руководство по эксплуатации и режимы резания см. стр. B70-83. Пластины см.: WOLH-GF (B69) • WOLH-SW (B69). Запасные части Обозначение Винт Ключ DZ-3XD-CF (25 & 32 mm 3xD) SR 14-560 T-8/51 B68 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
