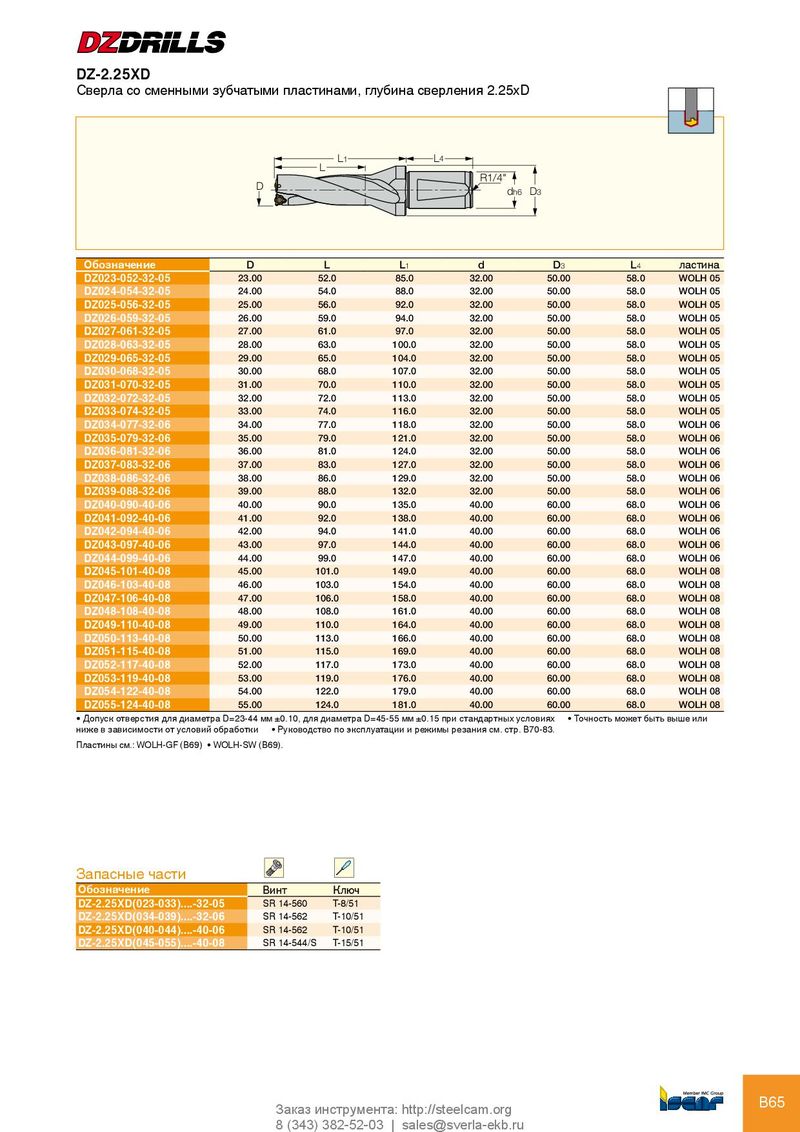

Каталог Iscar инструмент для обработки отверстий - страница 72

DZ-2.25XD Сверла со сменными зубчатыми пластинами, глубина сверления 2.25xD L L1 L4 D R1/4" dh6 D3 Обозначение D L L1 d D3 L4 ластина DZ023-052-32-05 23.00 52.0 85.0 32.00 50.00 58.0 WOLH 05 DZ024-054-32-05 24.00 54.0 88.0 32.00 50.00 58.0 WOLH 05 DZ025-056-32-05 25.00 56.0 92.0 32.00 50.00 58.0 WOLH 05 DZ026-059-32-05 26.00 59.0 94.0 32.00 50.00 58.0 WOLH 05 DZ027-061-32-05 27.00 61.0 97.0 32.00 50.00 58.0 WOLH 05 DZ028-063-32-05 28.00 63.0 100.0 32.00 50.00 58.0 WOLH 05 DZ029-065-32-05 29.00 65.0 104.0 32.00 50.00 58.0 WOLH 05 DZ030-068-32-05 30.00 68.0 107.0 32.00 50.00 58.0 WOLH 05 DZ031-070-32-05 31.00 70.0 110.0 32.00 50.00 58.0 WOLH 05 DZ032-072-32-05 32.00 72.0 113.0 32.00 50.00 58.0 WOLH 05 DZ033-074-32-05 33.00 74.0 116.0 32.00 50.00 58.0 WOLH 05 DZ034-077-32-06 34.00 77.0 118.0 32.00 50.00 58.0 WOLH 06 DZ035-079-32-06 35.00 79.0 121.0 32.00 50.00 58.0 WOLH 06 DZ036-081-32-06 36.00 81.0 124.0 32.00 50.00 58.0 WOLH 06 DZ037-083-32-06 37.00 83.0 127.0 32.00 50.00 58.0 WOLH 06 DZ038-086-32-06 38.00 86.0 129.0 32.00 50.00 58.0 WOLH 06 DZ039-088-32-06 39.00 88.0 132.0 32.00 50.00 58.0 WOLH 06 DZ040-090-40-06 40.00 90.0 135.0 40.00 60.00 68.0 WOLH 06 DZ041-092-40-06 41.00 92.0 138.0 40.00 60.00 68.0 WOLH 06 DZ042-094-40-06 42.00 94.0 141.0 40.00 60.00 68.0 WOLH 06 DZ043-097-40-06 43.00 97.0 144.0 40.00 60.00 68.0 WOLH 06 DZ044-099-40-06 44.00 99.0 147.0 40.00 60.00 68.0 WOLH 06 DZ045-101-40-08 45.00 101.0 149.0 40.00 60.00 68.0 WOLH 08 DZ046-103-40-08 46.00 103.0 154.0 40.00 60.00 68.0 WOLH 08 DZ047-106-40-08 47.00 106.0 158.0 40.00 60.00 68.0 WOLH 08 DZ048-108-40-08 48.00 108.0 161.0 40.00 60.00 68.0 WOLH 08 DZ049-110-40-08 49.00 110.0 164.0 40.00 60.00 68.0 WOLH 08 DZ050-113-40-08 50.00 113.0 166.0 40.00 60.00 68.0 WOLH 08 DZ051-115-40-08 51.00 115.0 169.0 40.00 60.00 68.0 WOLH 08 DZ052-117-40-08 52.00 117.0 173.0 40.00 60.00 68.0 WOLH 08 DZ053-119-40-08 53.00 119.0 176.0 40.00 60.00 68.0 WOLH 08 DZ054-122-40-08 54.00 122.0 179.0 40.00 60.00 68.0 WOLH 08 DZ055-124-40-08 55.00 124.0 181.0 40.00 60.00 68.0 WOLH 08 • Допуск отверстия для диаметра D=23-44 мм ±0.10, для диаметра D=45-55 мм ±0.15 при стандартных условиях • Точность может быть выше или ниже в зависимости от условий обработки • Руководство по эксплуатации и режимы резания см. стр. B70-83. Пластины см.: WOLH-GF (B69) • WOLH-SW (B69). Запасные части Обозначение Винт Ключ DZ-2.25XD(023-033)....-32-05 SR 14-560 T-8/51 DZ-2.25XD(034-039)....-32-06 SR 14-562 T-10/51 DZ-2.25XD(040-044)....-40-06 SR 14-562 T-10/51 DZ-2.25XD(045-055)....-40-08 SR 14-544/S T-15/51 Заказ инструмента: http://steelcam.org B65 8 (343) 382-52-03 | sales@sverla-ekb.ru
