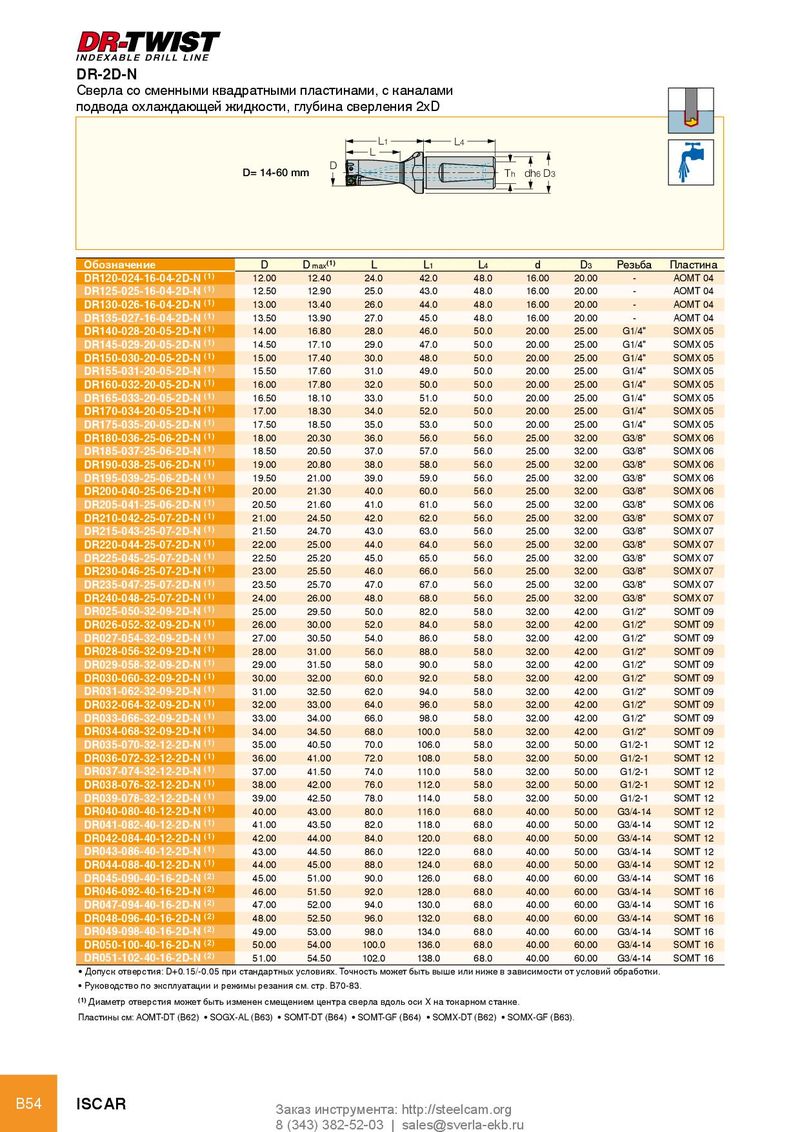

DR-2D-N Сверла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 2xD L1 L4 L D= 14-60 mm D Th dh6 D3 Обозначение D D max(1) L L1 L4 d D3 Резьба Пластина DR120-024-16-04-2D-N (1) 12.00 12.40 24.0 42.0 48.0 16.00 20.00 - AOMT 04 DR125-025-16-04-2D-N (1) 12.50 12.90 25.0 43.0 48.0 16.00 20.00 - AOMT 04 DR130-026-16-04-2D-N (1) 13.00 13.40 26.0 44.0 48.0 16.00 20.00 - AOMT 04 DR135-027-16-04-2D-N (1) 13.50 13.90 27.0 45.0 48.0 16.00 20.00 - AOMT 04 DR140-028-20-05-2D-N (1) 14.00 16.80 28.0 46.0 50.0 20.00 25.00 G1/4" SOMX 05 DR145-029-20-05-2D-N (1) 14.50 17.10 29.0 47.0 50.0 20.00 25.00 G1/4" SOMX 05 DR150-030-20-05-2D-N (1) 15.00 17.40 30.0 48.0 50.0 20.00 25.00 G1/4" SOMX 05 DR155-031-20-05-2D-N (1) 15.50 17.60 31.0 49.0 50.0 20.00 25.00 G1/4" SOMX 05 DR160-032-20-05-2D-N (1) 16.00 17.80 32.0 50.0 50.0 20.00 25.00 G1/4" SOMX 05 DR165-033-20-05-2D-N (1) 16.50 18.10 33.0 51.0 50.0 20.00 25.00 G1/4" SOMX 05 DR170-034-20-05-2D-N (1) 17.00 18.30 34.0 52.0 50.0 20.00 25.00 G1/4" SOMX 05 DR175-035-20-05-2D-N (1) 17.50 18.50 35.0 53.0 50.0 20.00 25.00 G1/4" SOMX 05 DR180-036-25-06-2D-N (1) 18.00 20.30 36.0 56.0 56.0 25.00 32.00 G3/8" SOMX 06 DR185-037-25-06-2D-N (1) 18.50 20.50 37.0 57.0 56.0 25.00 32.00 G3/8" SOMX 06 DR190-038-25-06-2D-N (1) 19.00 20.80 38.0 58.0 56.0 25.00 32.00 G3/8" SOMX 06 DR195-039-25-06-2D-N (1) 19.50 21.00 39.0 59.0 56.0 25.00 32.00 G3/8" SOMX 06 DR200-040-25-06-2D-N (1) 20.00 21.30 40.0 60.0 56.0 25.00 32.00 G3/8" SOMX 06 DR205-041-25-06-2D-N (1) 20.50 21.60 41.0 61.0 56.0 25.00 32.00 G3/8" SOMX 06 DR210-042-25-07-2D-N (1) 21.00 24.50 42.0 62.0 56.0 25.00 32.00 G3/8" SOMX 07 DR215-043-25-07-2D-N (1) 21.50 24.70 43.0 63.0 56.0 25.00 32.00 G3/8" SOMX 07 DR220-044-25-07-2D-N (1) 22.00 25.00 44.0 64.0 56.0 25.00 32.00 G3/8" SOMX 07 DR225-045-25-07-2D-N (1) 22.50 25.20 45.0 65.0 56.0 25.00 32.00 G3/8" SOMX 07 DR230-046-25-07-2D-N (1) 23.00 25.50 46.0 66.0 56.0 25.00 32.00 G3/8" SOMX 07 DR235-047-25-07-2D-N (1) 23.50 25.70 47.0 67.0 56.0 25.00 32.00 G3/8" SOMX 07 DR240-048-25-07-2D-N (1) 24.00 26.00 48.0 68.0 56.0 25.00 32.00 G3/8" SOMX 07 DR025-050-32-09-2D-N (1) 25.00 29.50 50.0 82.0 58.0 32.00 42.00 G1/2" SOMT 09 DR026-052-32-09-2D-N (1) 26.00 30.00 52.0 84.0 58.0 32.00 42.00 G1/2" SOMT 09 DR027-054-32-09-2D-N (1) 27.00 30.50 54.0 86.0 58.0 32.00 42.00 G1/2" SOMT 09 DR028-056-32-09-2D-N (1) 28.00 31.00 56.0 88.0 58.0 32.00 42.00 G1/2" SOMT 09 DR029-058-32-09-2D-N (1) 29.00 31.50 58.0 90.0 58.0 32.00 42.00 G1/2" SOMT 09 DR030-060-32-09-2D-N (1) 30.00 32.00 60.0 92.0 58.0 32.00 42.00 G1/2" SOMT 09 DR031-062-32-09-2D-N (1) 31.00 32.50 62.0 94.0 58.0 32.00 42.00 G1/2" SOMT 09 DR032-064-32-09-2D-N (1) 32.00 33.00 64.0 96.0 58.0 32.00 42.00 G1/2" SOMT 09 DR033-066-32-09-2D-N (1) 33.00 34.00 66.0 98.0 58.0 32.00 42.00 G1/2" SOMT 09 DR034-068-32-09-2D-N (1) 34.00 34.50 68.0 100.0 58.0 32.00 42.00 G1/2" SOMT 09 DR035-070-32-12-2D-N (1) 35.00 40.50 70.0 106.0 58.0 32.00 50.00 G1/2-1 SOMT 12 DR036-072-32-12-2D-N (1) 36.00 41.00 72.0 108.0 58.0 32.00 50.00 G1/2-1 SOMT 12 DR037-074-32-12-2D-N (1) 37.00 41.50 74.0 110.0 58.0 32.00 50.00 G1/2-1 SOMT 12 DR038-076-32-12-2D-N (1) 38.00 42.00 76.0 112.0 58.0 32.00 50.00 G1/2-1 SOMT 12 DR039-078-32-12-2D-N (1) 39.00 42.50 78.0 114.0 58.0 32.00 50.00 G1/2-1 SOMT 12 DR040-080-40-12-2D-N (1) 40.00 43.00 80.0 116.0 68.0 40.00 50.00 G3/4-14 SOMT 12 DR041-082-40-12-2D-N (1) 41.00 43.50 82.0 118.0 68.0 40.00 50.00 G3/4-14 SOMT 12 DR042-084-40-12-2D-N (1) 42.00 44.00 84.0 120.0 68.0 40.00 50.00 G3/4-14 SOMT 12 DR043-086-40-12-2D-N (1) 43.00 44.50 86.0 122.0 68.0 40.00 50.00 G3/4-14 SOMT 12 DR044-088-40-12-2D-N (1) 44.00 45.00 88.0 124.0 68.0 40.00 50.00 G3/4-14 SOMT 12 DR045-090-40-16-2D-N (2) 45.00 51.00 90.0 126.0 68.0 40.00 60.00 G3/4-14 SOMT 16 DR046-092-40-16-2D-N (2) 46.00 51.50 92.0 128.0 68.0 40.00 60.00 G3/4-14 SOMT 16 DR047-094-40-16-2D-N (2) 47.00 52.00 94.0 130.0 68.0 40.00 60.00 G3/4-14 SOMT 16 DR048-096-40-16-2D-N (2) 48.00 52.50 96.0 132.0 68.0 40.00 60.00 G3/4-14 SOMT 16 DR049-098-40-16-2D-N (2) 49.00 53.00 98.0 134.0 68.0 40.00 60.00 G3/4-14 SOMT 16 DR050-100-40-16-2D-N (2) 50.00 54.00 100.0 136.0 68.0 40.00 60.00 G3/4-14 SOMT 16 DR051-102-40-16-2D-N (2) 51.00 54.50 102.0 138.0 68.0 40.00 60.00 G3/4-14 SOMT 16 • Допуск отверстия: D+0.15/-0.05 при стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. • Руководство по эксплуатации и режимы резания см. стр. B70-83. (1) Диаметр отверстия может быть изменен смещением центра сверла вдоль оси X на токарном станке. Пластины см: AOMT-DT (B62) • SOGX-AL (B63) • SOMT-DT (B64) • SOMT-GF (B64) • SOMX-DT (B62) • SOMX-GF (B63). B54 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
