Каталог Iscar инструмент для обработки отверстий - страница 51

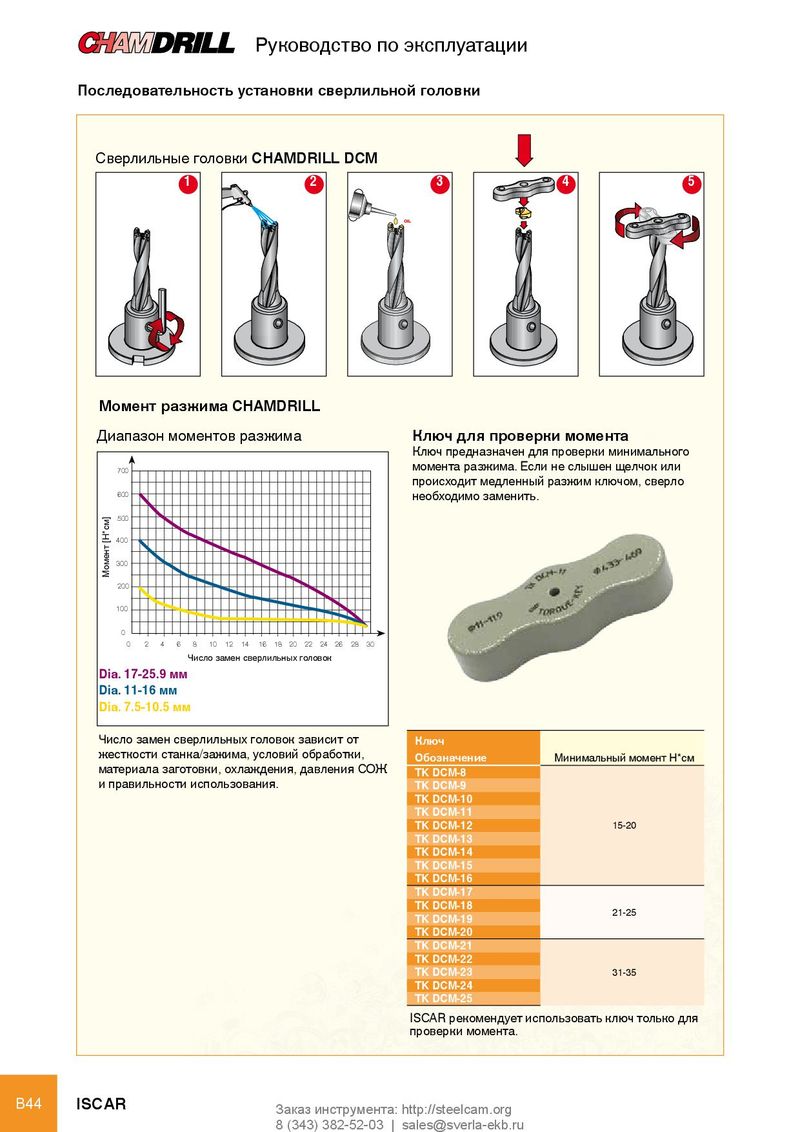

Руководство по эксплуатации Последовательность установки сверлильной головки Сверлильные головки CHAMDRILL DCM 1 2 3 4 5 OIL Момент разжима CHAMDRILL Диапазон моментов разжима Ключ для проверки момента Ключ предназначен для проверки минимального 700 момента разжима. Если не слышен щелчок или происходит медленный разжим ключом, сверло 600 необходимо заменить. Момент [Н*см] 500 400 300 200 100 0 0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 Число замен сверлильных головок Dia. 17-25.9 мм Dia. 11-16 мм Dia. 7.5-10.5 мм Число замен сверлильных головок зависит от Ключ жесткости станка/зажима, условий обработки, Обозначение Минимальный момент Н*см материала заготовки, охлаждения, давления СОЖ TK DCM-8 и правильности использования. TK DCM-9 TK DCM-10 TK DCM-11 TK DCM-12 15-20 TK DCM-13 TK DCM-14 TK DCM-15 TK DCM-16 TK DCM-17 TK DCM-18 21-25 TK DCM-19 TK DCM-20 TK DCM-21 TK DCM-22 TK DCM-23 31-35 TK DCM-24 TK DCM-25 ISCAR рекомендует использовать ключ только для проверки момента. B44 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
