Каталог Iscar инструмент для обработки отверстий - страница 49

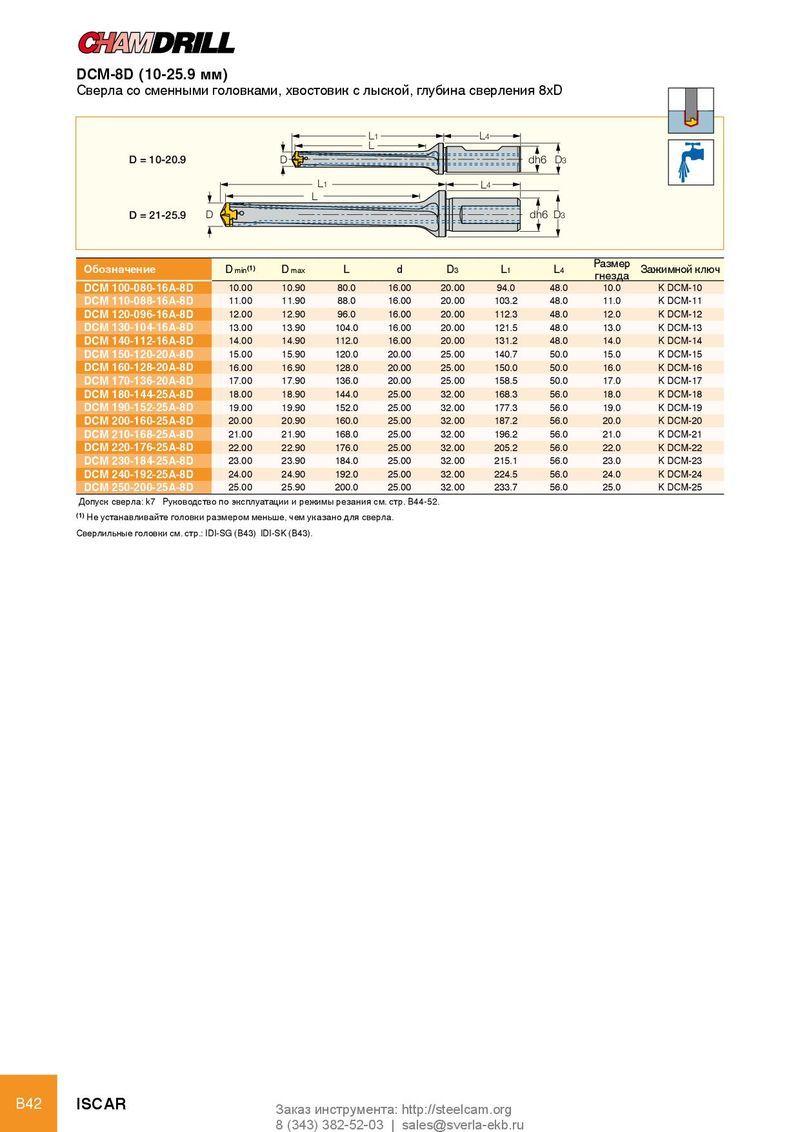

DCM-8D (10-25.9 мм) Сверла со сменными головками, хвостовик с лыской, глубина сверления 8xD L1 L4 L D = 10-20.9 D dh6 D3 L1 L4 L D = 21-25.9 D dh6 D3 Обозначение D min(1) D max L d D3 L1 L4 Размер Зажимной ключ гнезда DCM 100-080-16A-8D 10.00 10.90 80.0 16.00 20.00 94.0 48.0 10.0 K DCM-10 DCM 110-088-16A-8D 11.00 11.90 88.0 16.00 20.00 103.2 48.0 11.0 K DCM-11 DCM 120-096-16A-8D 12.00 12.90 96.0 16.00 20.00 112.3 48.0 12.0 K DCM-12 DCM 130-104-16A-8D 13.00 13.90 104.0 16.00 20.00 121.5 48.0 13.0 K DCM-13 DCM 140-112-16A-8D 14.00 14.90 112.0 16.00 20.00 131.2 48.0 14.0 K DCM-14 DCM 150-120-20A-8D 15.00 15.90 120.0 20.00 25.00 140.7 50.0 15.0 K DCM-15 DCM 160-128-20A-8D 16.00 16.90 128.0 20.00 25.00 150.0 50.0 16.0 K DCM-16 DCM 170-136-20A-8D 17.00 17.90 136.0 20.00 25.00 158.5 50.0 17.0 K DCM-17 DCM 180-144-25A-8D 18.00 18.90 144.0 25.00 32.00 168.3 56.0 18.0 K DCM-18 DCM 190-152-25A-8D 19.00 19.90 152.0 25.00 32.00 177.3 56.0 19.0 K DCM-19 DCM 200-160-25A-8D 20.00 20.90 160.0 25.00 32.00 187.2 56.0 20.0 K DCM-20 DCM 210-168-25A-8D 21.00 21.90 168.0 25.00 32.00 196.2 56.0 21.0 K DCM-21 DCM 220-176-25A-8D 22.00 22.90 176.0 25.00 32.00 205.2 56.0 22.0 K DCM-22 DCM 230-184-25A-8D 23.00 23.90 184.0 25.00 32.00 215.1 56.0 23.0 K DCM-23 DCM 240-192-25A-8D 24.00 24.90 192.0 25.00 32.00 224.5 56.0 24.0 K DCM-24 DCM 250-200-25A-8D 25.00 25.90 200.0 25.00 32.00 233.7 56.0 25.0 K DCM-25 Допуск сверла: k7 Руководство по эксплуатации и режимы резания см. стр. B44-52. (1) Не устанавливайте головки размером меньше, чем указано для сверла. Сверлильные головки см. стр.: IDI-SG (B43) IDI-SK (B43). B42 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
