Каталог Iscar инструмент для обработки отверстий - страница 161

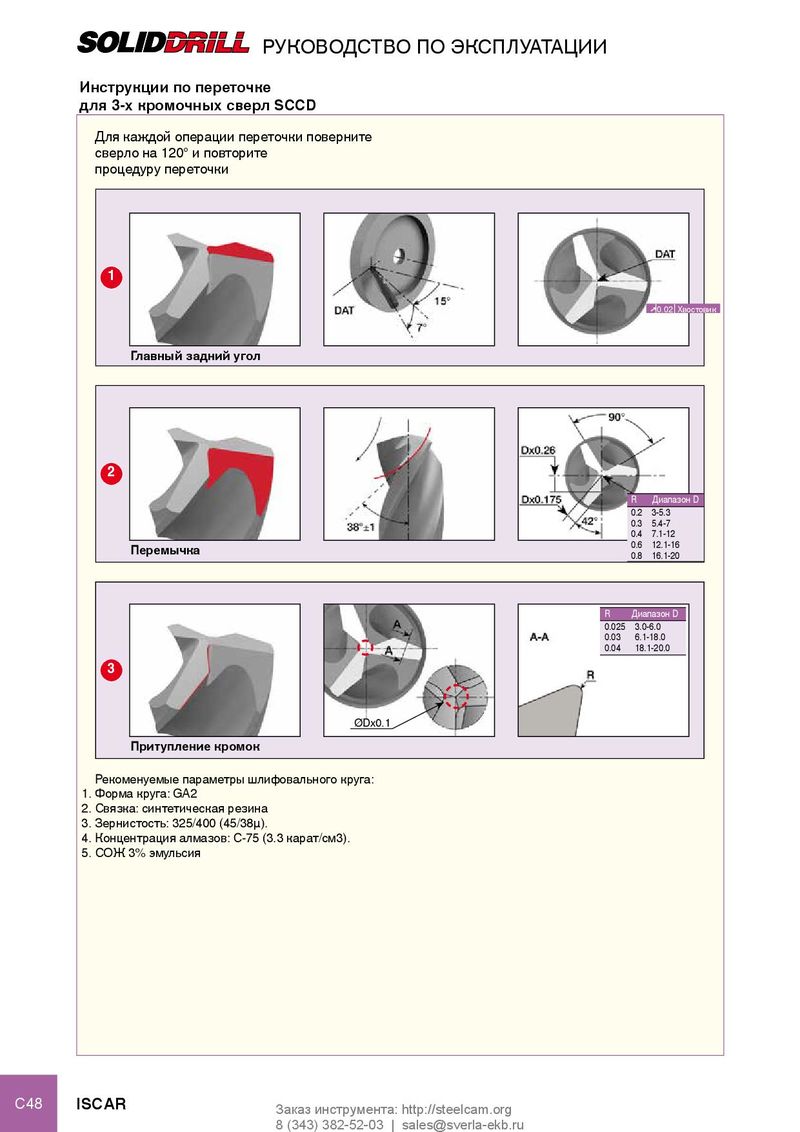

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Инструкции по переточке для 3-х кромочных сверл SCCD Для каждой операции переточки поверните сверло на 120° и повторите процедуру переточки 1 ➚ 0.02 Хвостовик Главный задний угол 2 R Диапазон D 0.2 3-5.3 0.3 5.4-7 0.4 7.1-12 Перемычка 0.6 12.1-16 0.8 16.1-20 R Диапазон D 0.025 3.0-6.0 0.03 6.1-18.0 0.04 18.1-20.0 3 ØDx0.1 Притупление кромок Рекоменуемые параметры шлифовального круга: 1. Форма круга: GA2 2. Связка: синтетическая резина 3. Зернистость: 325/400 (45/38µ). 4. Концентрация алмазов: C-75 (3.3 карат/см3). 5. СОЖ 3% эмульсия C48 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
