Каталог Iscar инструмент для обработки отверстий - страница 158

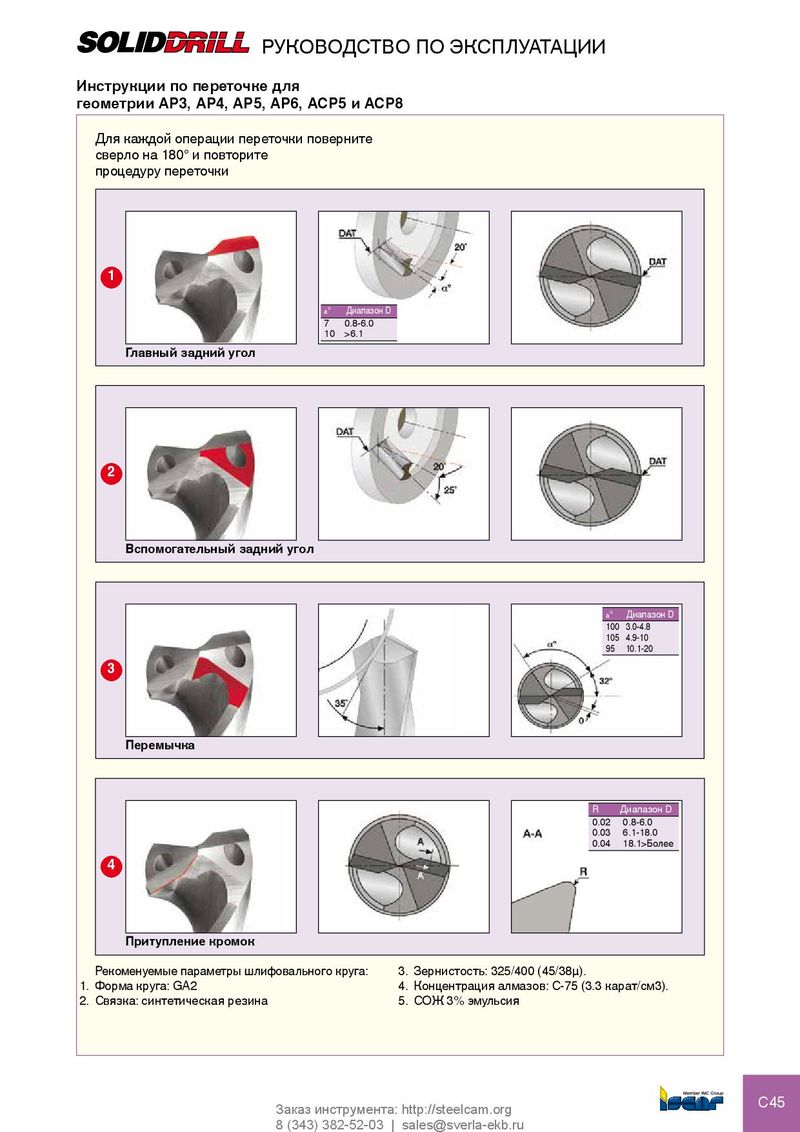

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Инструкции по переточке для геометрии AP3, AP4, AP5, AP6, ACP5 и ACP8 Для каждой операции переточки поверните сверло на 180° и повторите процедуру переточки 1 a° Диапазон D 7 0.8-6.0 10 >6.1 Главный задний угол 2 Вспомогательный задний угол a° Диапазон D 100 3.0-4.8 105 4.9-10 95 10.1-20 3 Перемычка R Диапазон D 0.02 0.8-6.0 0.03 6.1-18.0 0.04 18.1>Более 4 Притупление кромок Рекоменуемые параметры шлифовального круга: 3. Зернистость: 325/400 (45/38µ). 1. Форма круга: GA2 4. Концентрация алмазов: C-75 (3.3 карат/см3). 2. Связка: синтетическая резина 5. СОЖ 3% эмульсия Заказ инструмента: http://steelcam.org C45 8 (343) 382-52-03 | sales@sverla-ekb.ru
