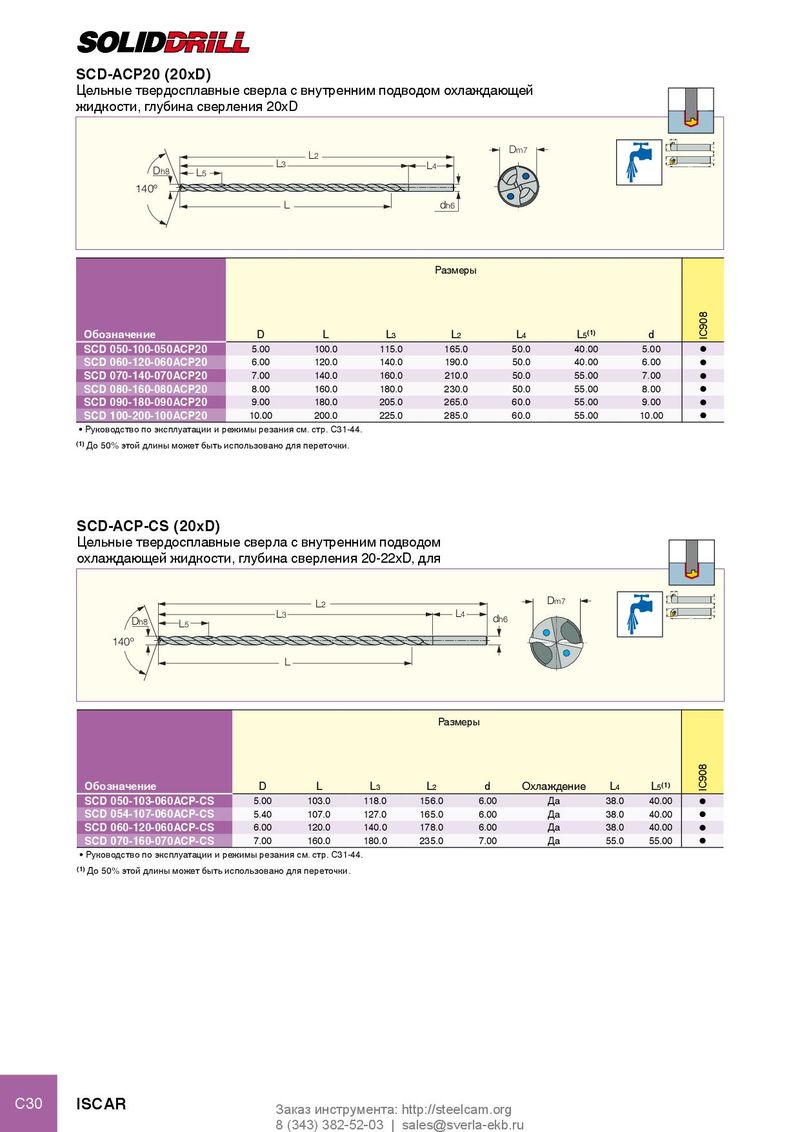

Каталог Iscar инструмент для обработки отверстий - страница 143

SCD-ACP20 (20xD) Цельные твердосплавные сверла с внутренним подводом охлаждающей жидкости, глубина сверления 20xD l2 Dm7 h h L3 L2 f b Dh8 L4 l1 L5 140º L dh6 Размеры Обозначение D L L3 L2 L4 L5(1) d IC908 SCD 050-100-050ACP20 5.00 100.0 115.0 165.0 50.0 40.00 5.00 l SCD 060-120-060ACP20 6.00 120.0 140.0 190.0 50.0 40.00 6.00 l SCD 070-140-070ACP20 7.00 140.0 160.0 210.0 50.0 55.00 7.00 l SCD 080-160-080ACP20 8.00 160.0 180.0 230.0 50.0 55.00 8.00 l SCD 090-180-090ACP20 9.00 180.0 205.0 265.0 60.0 55.00 9.00 l SCD 100-200-100ACP20 10.00 200.0 225.0 285.0 60.0 55.00 10.00 l • Руководство по эксплуатации и режимы резания см. стр. C31-44. (1) До 50% этой длины может быть использовано для переточки. SCD-ACP-CS (20xD) Цельные твердосплавные сверла с внутренним подводом охлаждающей жидкости, глубина сверления 20-22xD, для обработки коленчатых валов l2 L2 Dm7 h h L3 L4 f b Dh8 L5 dh6 l1 140º L Размеры Обозначение D L L3 L2 d Охлаждение L4 L5(1) IC908 SCD 050-103-060ACP-CS 5.00 103.0 118.0 156.0 6.00 Да 38.0 40.00 l SCD 054-107-060ACP-CS 5.40 107.0 127.0 165.0 6.00 Да 38.0 40.00 l SCD 060-120-060ACP-CS 6.00 120.0 140.0 178.0 6.00 Да 38.0 40.00 l SCD 070-160-070ACP-CS 7.00 160.0 180.0 235.0 7.00 Да 55.0 55.00 l • Руководство по эксплуатации и режимы резания см. стр. C31-44. (1) До 50% этой длины может быть использовано для переточки. C30 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
