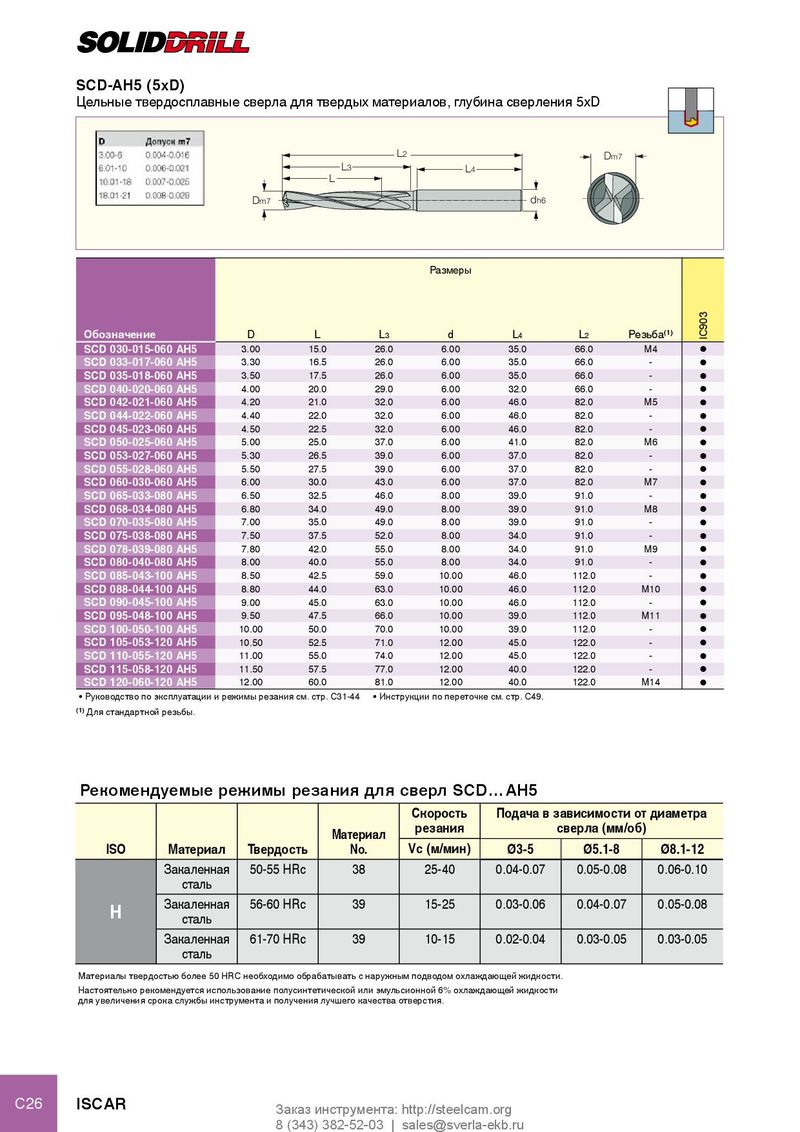

Каталог Iscar инструмент для обработки отверстий - страница 139

SCD-AH5 (5xD) Цельные твердосплавные сверла для твердых материалов, глубина сверления 5xD L2 Dm7 L3 L4 L Dm7 dh6 Размеры Обозначение D L L3 d L4 L2 Резьба(1) IC903 SCD 030-015-060 AH5 3.00 15.0 26.0 6.00 35.0 66.0 M4 l SCD 033-017-060 AH5 3.30 16.5 26.0 6.00 35.0 66.0 - l SCD 035-018-060 AH5 3.50 17.5 26.0 6.00 35.0 66.0 - l SCD 040-020-060 AH5 4.00 20.0 29.0 6.00 32.0 66.0 - l SCD 042-021-060 AH5 4.20 21.0 32.0 6.00 46.0 82.0 M5 l SCD 044-022-060 AH5 4.40 22.0 32.0 6.00 46.0 82.0 - l SCD 045-023-060 AH5 4.50 22.5 32.0 6.00 46.0 82.0 - l SCD 050-025-060 AH5 5.00 25.0 37.0 6.00 41.0 82.0 M6 l SCD 053-027-060 AH5 5.30 26.5 39.0 6.00 37.0 82.0 - l SCD 055-028-060 AH5 5.50 27.5 39.0 6.00 37.0 82.0 - l SCD 060-030-060 AH5 6.00 30.0 43.0 6.00 37.0 82.0 M7 l SCD 065-033-080 AH5 6.50 32.5 46.0 8.00 39.0 91.0 - l SCD 068-034-080 AH5 6.80 34.0 49.0 8.00 39.0 91.0 M8 l SCD 070-035-080 AH5 7.00 35.0 49.0 8.00 39.0 91.0 - l SCD 075-038-080 AH5 7.50 37.5 52.0 8.00 34.0 91.0 - l SCD 078-039-080 AH5 7.80 42.0 55.0 8.00 34.0 91.0 M9 l SCD 080-040-080 AH5 8.00 40.0 55.0 8.00 34.0 91.0 - l SCD 085-043-100 AH5 8.50 42.5 59.0 10.00 46.0 112.0 - l SCD 088-044-100 AH5 8.80 44.0 63.0 10.00 46.0 112.0 M10 l SCD 090-045-100 AH5 9.00 45.0 63.0 10.00 46.0 112.0 - l SCD 095-048-100 AH5 9.50 47.5 66.0 10.00 39.0 112.0 M11 l SCD 100-050-100 AH5 10.00 50.0 70.0 10.00 39.0 112.0 - l SCD 105-053-120 AH5 10.50 52.5 71.0 12.00 45.0 122.0 - l SCD 110-055-120 AH5 11.00 55.0 74.0 12.00 45.0 122.0 - l SCD 115-058-120 AH5 11.50 57.5 77.0 12.00 40.0 122.0 - l SCD 120-060-120 AH5 12.00 60.0 81.0 12.00 40.0 122.0 M14 l • Руководство по эксплуатации и режимы резания см. стр. C31-44 • Инструкции по переточке см. стр. C49. (1) Для стандартной резьбы. Рекомендуемые режимы резания для сверл SCD…AH5 Скорость Подача в зависимости от диаметра Материал резания сверла (мм/об) ISO Материал Твердость No. Vc (м/мин) Ø3-5 Ø5.1-8 Ø8.1-12 Закаленная 50-55 HRc 38 25-40 0.04-0.07 0.05-0.08 0.06-0.10 сталь H Закаленная 56-60 HRc 39 15-25 0.03-0.06 0.04-0.07 0.05-0.08 сталь Закаленная 61-70 HRc 39 10-15 0.02-0.04 0.03-0.05 0.03-0.05 сталь Материалы твердостью более 50 HRC необходимо обрабатывать с наружным подводом охлаждающей жидкости. Настоятельно рекомендуется использование полусинтетической или эмульсионной 6% охлаждающей жидкости для увеличения срока службы инструмента и получения лучшего качества отверстия. C26 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
