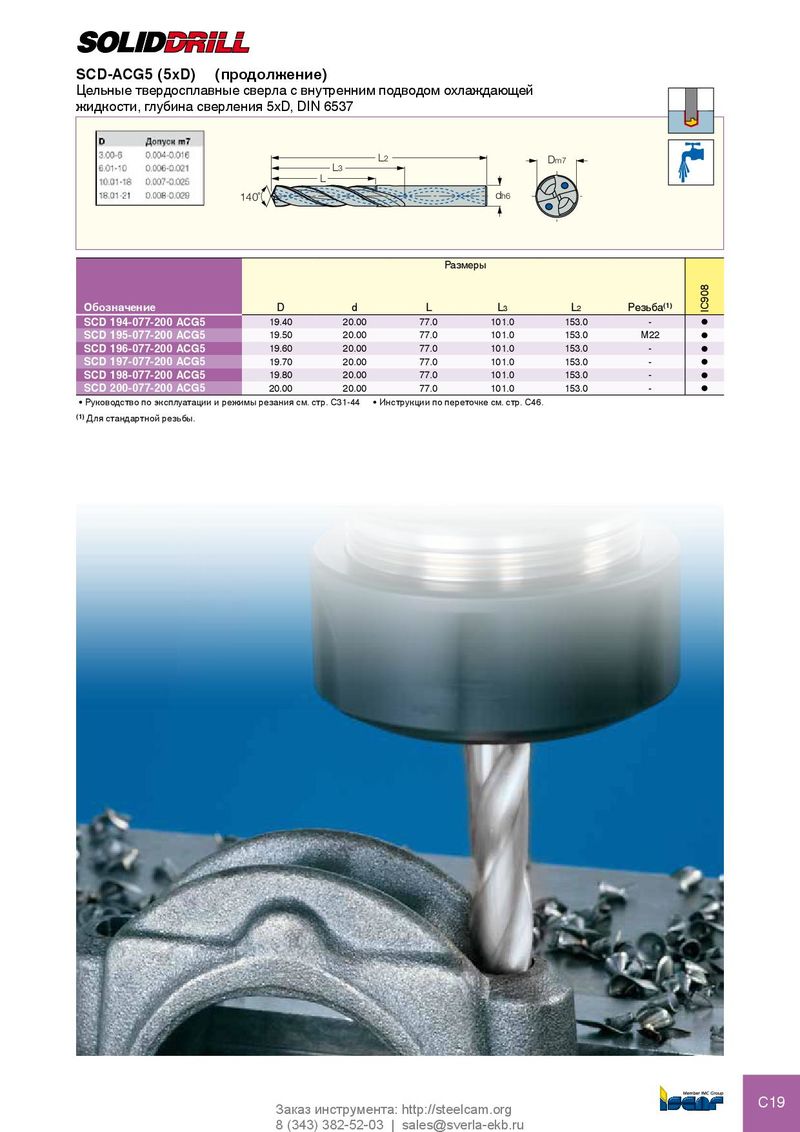

Каталог Iscar инструмент для обработки отверстий - страница 132

SCD-ACG5 (5xD) (продолжение) Цельные твердосплавные сверла с внутренним подводом охлаждающей жидкости, глубина сверления 5xD, DIN 6537 L2 Dm7 L3 L 140˚ dh6 Размеры Обозначение D d L L3 L2 Резьба(1) IC908 SCD 194-077-200 ACG5 19.40 20.00 77.0 101.0 153.0 - l SCD 195-077-200 ACG5 19.50 20.00 77.0 101.0 153.0 M22 l SCD 196-077-200 ACG5 19.60 20.00 77.0 101.0 153.0 - l SCD 197-077-200 ACG5 19.70 20.00 77.0 101.0 153.0 - l SCD 198-077-200 ACG5 19.80 20.00 77.0 101.0 153.0 - l SCD 200-077-200 ACG5 20.00 20.00 77.0 101.0 153.0 - l • Руководство по эксплуатации и режимы резания см. стр. C31-44 • Инструкции по переточке см. стр. C46. (1) Для стандартной резьбы. Заказ инструмента: http://steelcam.org C19 8 (343) 382-52-03 | sales@sverla-ekb.ru
