Каталог Iscar инструмент для обработки отверстий - страница 117

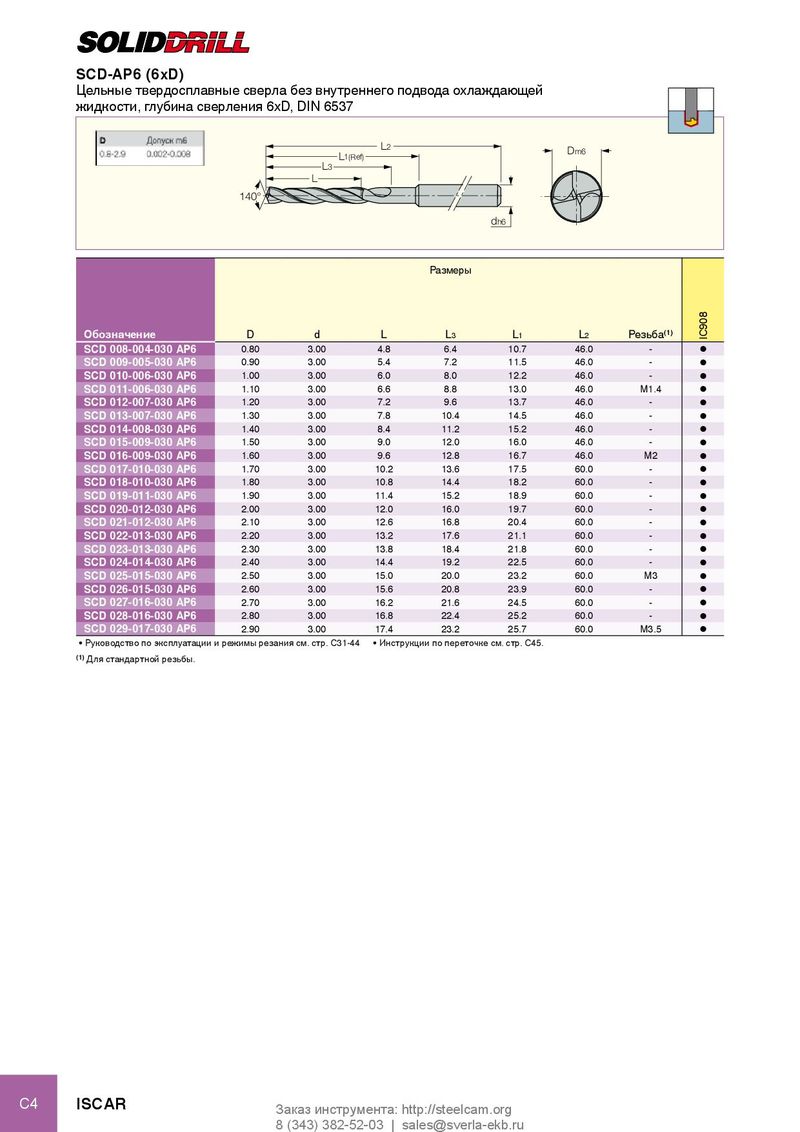

SCD-AP6 (6xD) Цельные твердосплавные сверла без внутреннего подвода охлаждающей жидкости, глубина сверления 6xD, DIN 6537 L2 Dm6 L1(Ref) L3 L 140° dh6 Размеры Обозначение D d L L3 L1 L2 Резьба(1) IC908 SCD 008-004-030 AP6 0.80 3.00 4.8 6.4 10.7 46.0 - l SCD 009-005-030 AP6 0.90 3.00 5.4 7.2 11.5 46.0 - l SCD 010-006-030 AP6 1.00 3.00 6.0 8.0 12.2 46.0 - l SCD 011-006-030 AP6 1.10 3.00 6.6 8.8 13.0 46.0 M1.4 l SCD 012-007-030 AP6 1.20 3.00 7.2 9.6 13.7 46.0 - l SCD 013-007-030 AP6 1.30 3.00 7.8 10.4 14.5 46.0 - l SCD 014-008-030 AP6 1.40 3.00 8.4 11.2 15.2 46.0 - l SCD 015-009-030 AP6 1.50 3.00 9.0 12.0 16.0 46.0 - l SCD 016-009-030 AP6 1.60 3.00 9.6 12.8 16.7 46.0 M2 l SCD 017-010-030 AP6 1.70 3.00 10.2 13.6 17.5 60.0 - l SCD 018-010-030 AP6 1.80 3.00 10.8 14.4 18.2 60.0 - l SCD 019-011-030 AP6 1.90 3.00 11.4 15.2 18.9 60.0 - l SCD 020-012-030 AP6 2.00 3.00 12.0 16.0 19.7 60.0 - l SCD 021-012-030 AP6 2.10 3.00 12.6 16.8 20.4 60.0 - l SCD 022-013-030 AP6 2.20 3.00 13.2 17.6 21.1 60.0 - l SCD 023-013-030 AP6 2.30 3.00 13.8 18.4 21.8 60.0 - l SCD 024-014-030 AP6 2.40 3.00 14.4 19.2 22.5 60.0 - l SCD 025-015-030 AP6 2.50 3.00 15.0 20.0 23.2 60.0 M3 l SCD 026-015-030 AP6 2.60 3.00 15.6 20.8 23.9 60.0 - l SCD 027-016-030 AP6 2.70 3.00 16.2 21.6 24.5 60.0 - l SCD 028-016-030 AP6 2.80 3.00 16.8 22.4 25.2 60.0 - l SCD 029-017-030 AP6 2.90 3.00 17.4 23.2 25.7 60.0 M3.5 l • Руководство по эксплуатации и режимы резания см. стр. C31-44 • Инструкции по переточке см. стр. C45. (1) Для стандартной резьбы. C4 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
