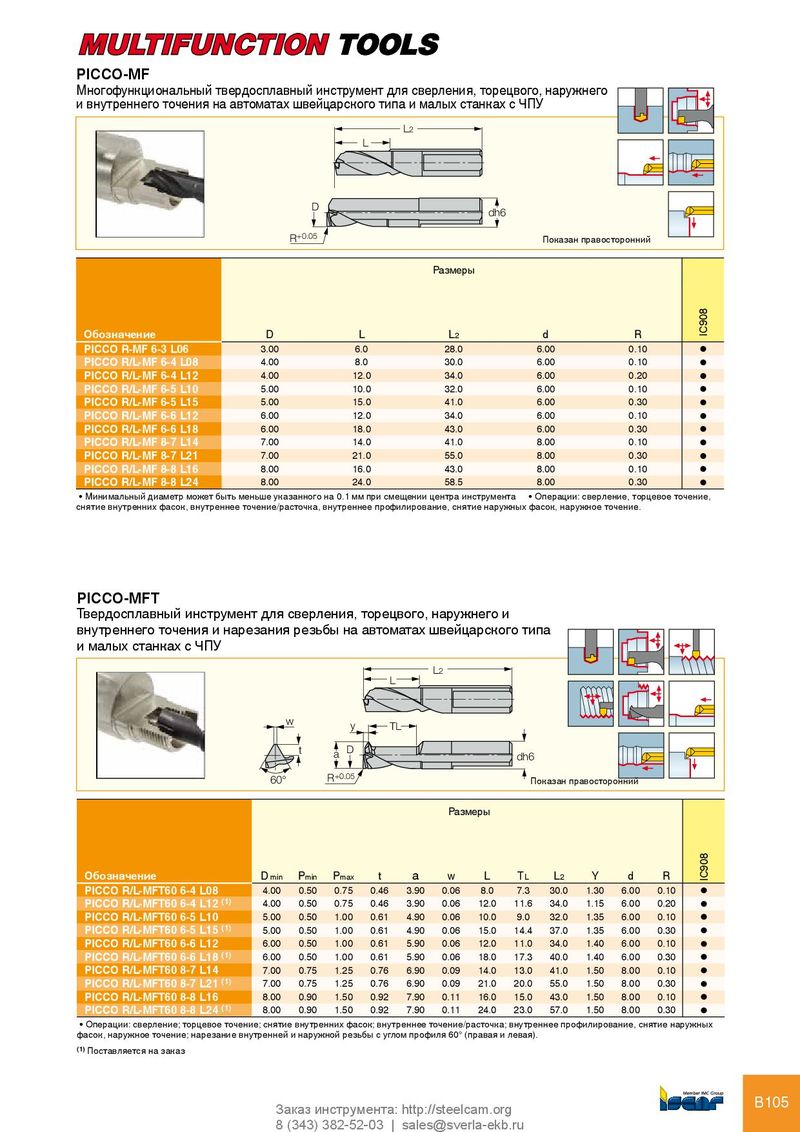

Каталог Iscar инструмент для обработки отверстий - страница 112

PICCO-MF Многофункциональный твердосплавный инструмент для сверления, торецвого, наружнего и внутреннего точения на автоматах швейцарского типа и малых станках с ЧПУ L2 L D dh6 R+0.05 Показан правосторонний Размеры Обозначение D L L2 d R IC908 PICCO R-MF 6-3 L06 3.00 6.0 28.0 6.00 0.10 l PICCO R/L-MF 6-4 L08 4.00 8.0 30.0 6.00 0.10 l PICCO R/L-MF 6-4 L12 4.00 12.0 34.0 6.00 0.20 l PICCO R/L-MF 6-5 L10 5.00 10.0 32.0 6.00 0.10 l PICCO R/L-MF 6-5 L15 5.00 15.0 41.0 6.00 0.30 l PICCO R/L-MF 6-6 L12 6.00 12.0 34.0 6.00 0.10 l PICCO R/L-MF 6-6 L18 6.00 18.0 43.0 6.00 0.30 l PICCO R/L-MF 8-7 L14 7.00 14.0 41.0 8.00 0.10 l PICCO R/L-MF 8-7 L21 7.00 21.0 55.0 8.00 0.30 l PICCO R/L-MF 8-8 L16 8.00 16.0 43.0 8.00 0.10 l PICCO R/L-MF 8-8 L24 8.00 24.0 58.5 8.00 0.30 l • Минимальный диаметр может быть меньше указанного на 0.1 мм при смещении центра инструмента • Операции: сверление, торцевое точение, снятие внутренних фасок, внутреннее точение/расточка, внутреннее профилирование, снятие наружных фасок, наружное точение. PICCO-MFT Твердосплавный инструмент для сверления, торецвого, наружнего и внутреннего точения и нарезания резьбы на автоматах швейцарского типа и малых станках с ЧПУ L2 L w y TL t a D dh6 60° R+0.05 Показан правосторонний Размеры Обозначение D min Pmin Pmax t a w L TL L2 Y d R IC908 PICCO R/L-MFT60 6-4 L08 4.00 0.50 0.75 0.46 3.90 0.06 8.0 7.3 30.0 1.30 6.00 0.10 l PICCO R/L-MFT60 6-4 L12 (1) 4.00 0.50 0.75 0.46 3.90 0.06 12.0 11.6 34.0 1.15 6.00 0.20 l PICCO R/L-MFT60 6-5 L10 5.00 0.50 1.00 0.61 4.90 0.06 10.0 9.0 32.0 1.35 6.00 0.10 l PICCO R/L-MFT60 6-5 L15 (1) 5.00 0.50 1.00 0.61 4.90 0.06 15.0 14.4 37.0 1.35 6.00 0.30 l PICCO R/L-MFT60 6-6 L12 6.00 0.50 1.00 0.61 5.90 0.06 12.0 11.0 34.0 1.40 6.00 0.10 l PICCO R/L-MFT60 6-6 L18 (1) 6.00 0.50 1.00 0.61 5.90 0.06 18.0 17.3 40.0 1.40 6.00 0.30 l PICCO R/L-MFT60 8-7 L14 7.00 0.75 1.25 0.76 6.90 0.09 14.0 13.0 41.0 1.50 8.00 0.10 l PICCO R/L-MFT60 8-7 L21 (1) 7.00 0.75 1.25 0.76 6.90 0.09 21.0 20.0 55.0 1.50 8.00 0.30 l PICCO R/L-MFT60 8-8 L16 8.00 0.90 1.50 0.92 7.90 0.11 16.0 15.0 43.0 1.50 8.00 0.10 l PICCO R/L-MFT60 8-8 L24 (1) 8.00 0.90 1.50 0.92 7.90 0.11 24.0 23.0 57.0 1.50 8.00 0.30 l • Операции: сверление; торцевое точение; снятие внутренних фасок; внутреннее точение/расточка; внутреннее профилирование, снятие наружных фасок, наружное точение; нарезание внутренней и наружной резьбы с углом профиля 60° (правая и левая). (1) Поставляется на заказ Заказ инструмента: http://steelcam.org B105 8 (343) 382-52-03 | sales@sverla-ekb.ru
