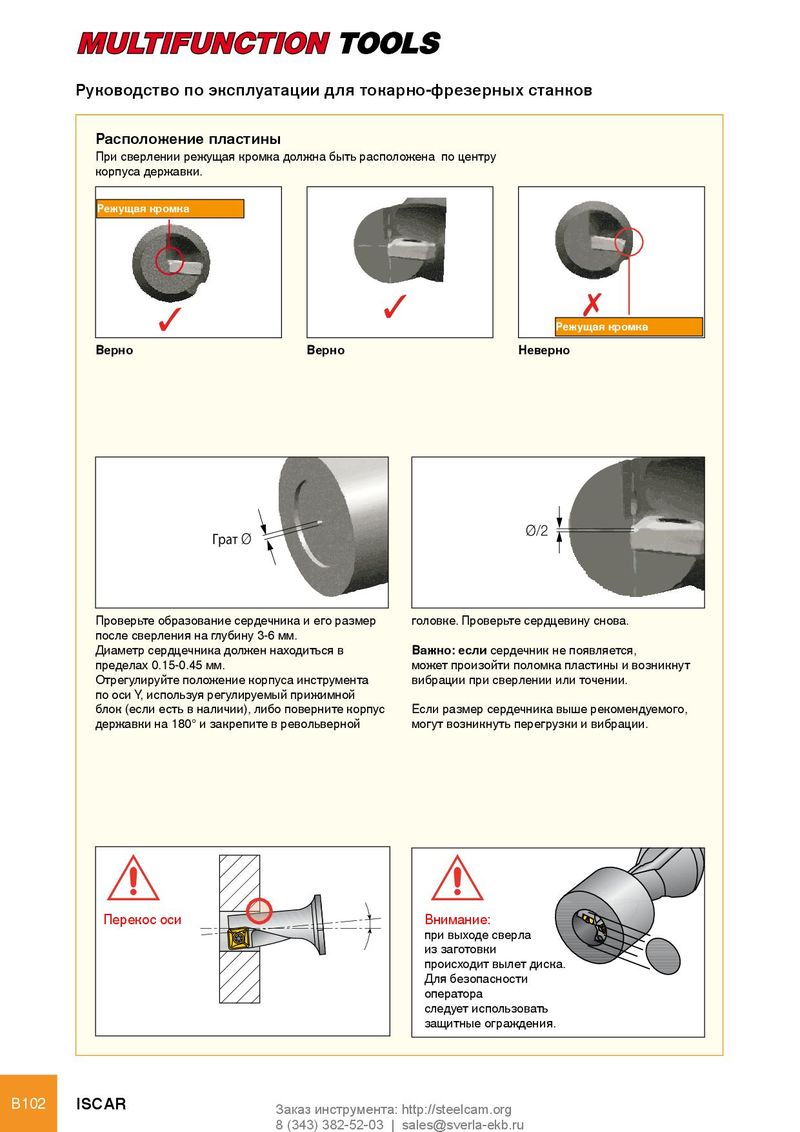

Руководство по эксплуатации для токарно-фрезерных станков Расположение пластины При сверлении режущая кромка должна быть расположена по центру корпуса державки. Режущая кромка    Режущая кромка Верно Верно Неверно Грат Ø Ø/2 Проверьте образование сердечника и его размер головке. Проверьте сердцевину снова. после сверления на глубину 3-6 мм. Диаметр сердцечника должен находиться в Важно: если сердечник не появляется, пределах 0.15-0.45 мм. может произойти поломка пластины и возникнут Отрегулируйте положение корпуса инструмента вибрации при сверлении или точении. по оси Y, используя регулируемый прижимной блок (если есть в наличии), либо поверните корпус Если размер сердечника выше рекомендуемого, державки на 180° и закрепите в револьверной могут возникнуть перегрузки и вибрации. Перекос оси Внимание: при выходе сверла из заготовки происходит вылет диска. Для безопасности оператора следует использовать защитные ограждения. B102 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
