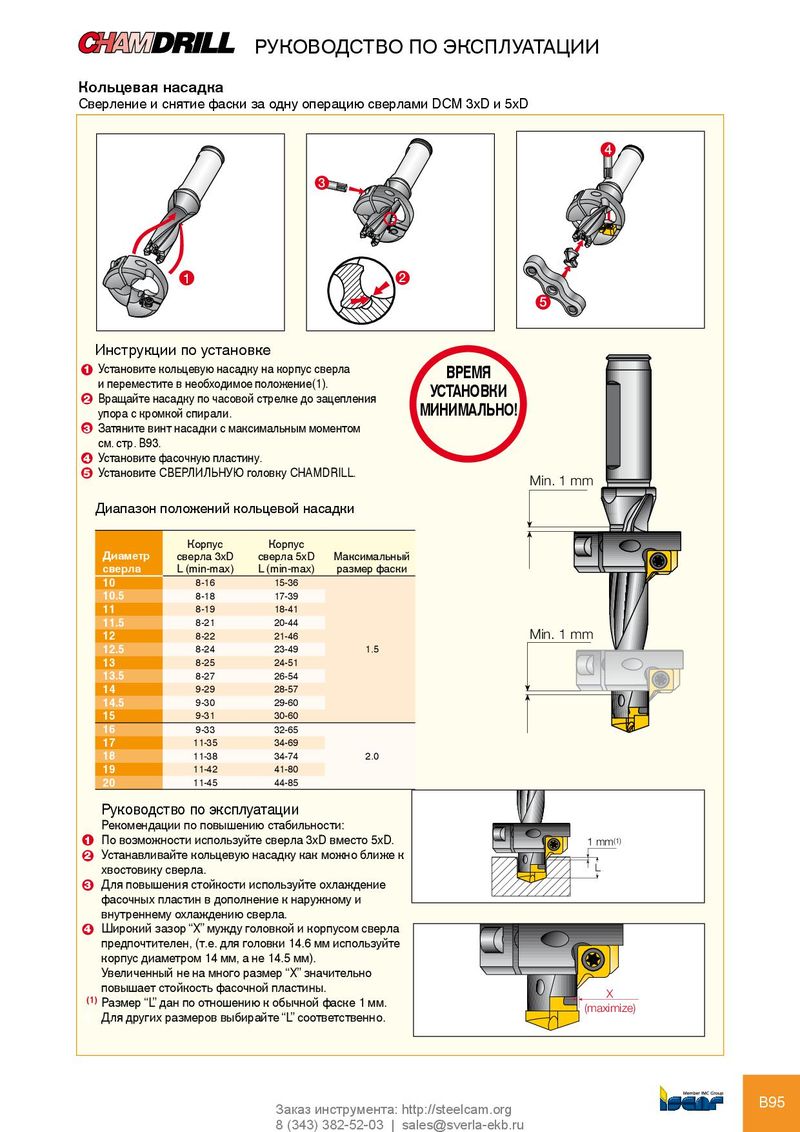

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Кольцевая насадка Сверление и снятие фаски за одну операцию сверлами DCM 3xD и 5xD 4 3 1 2 5 Инструкции по установке 1 Установите кольцевую насадку на корпус сверла ВРЕМЯ и переместите в необходимое положение(1). УСТАНОВКИ 2 Вращайте насадку по часовой стрелке до зацепления МИНИМАЛЬНО! упора с кромкой спирали. 3 Затяните винт насадки с максимальным моментом см. стр. B93. 4 Установите фасочную пластину. 5 Установите сверлильную головку CHAMDRILL. Min. 1 mm Диапазон положений кольцевой насадки Корпус Корпус Диаметр сверла 3xD сверла 5xD Максимальный сверла L (min-max) L (min-max) размер фаски 10 8-16 15-36 10.5 8-18 17-39 11 8-19 18-41 11.5 8-21 20-44 12 8-22 21-46 Min. 1 mm 12.5 8-24 23-49 1.5 13 8-25 24-51 13.5 8-27 26-54 14 9-29 28-57 14.5 9-30 29-60 15 9-31 30-60 16 9-33 32-65 17 11-35 34-69 18 11-38 34-74 2.0 19 11-42 41-80 20 11-45 44-85 Руководство по эксплуатации Рекомендации по повышению стабильности: 1 По возможности используйте сверла 3xD вместо 5xD. 1 mm(1) 2 Устанавливайте кольцевую насадку как можно ближе к хвостовику сверла. L 3 Для повышения стойкости используйте охлаждение фасочных пластин в дополнение к наружному и внутреннему охлаждению сверла. 4 Широкий зазор “Х” мужду головкой и корпусом сверла предпочтителен, (т.е. для головки 14.6 мм используйте корпус диаметром 14 мм, а не 14.5 мм). Увеличенный не на много размер “Х” значительно повышает стойкость фасочной пластины. X (1) Размер “L” дан по отношению к обычной фаске 1 мм. (maximize) 5 Для других размеров выбирайте “L” соответственно. Заказ инструмента: http://steelcam.org B95 8 (343) 382-52-03 | sales@sverla-ekb.ru
