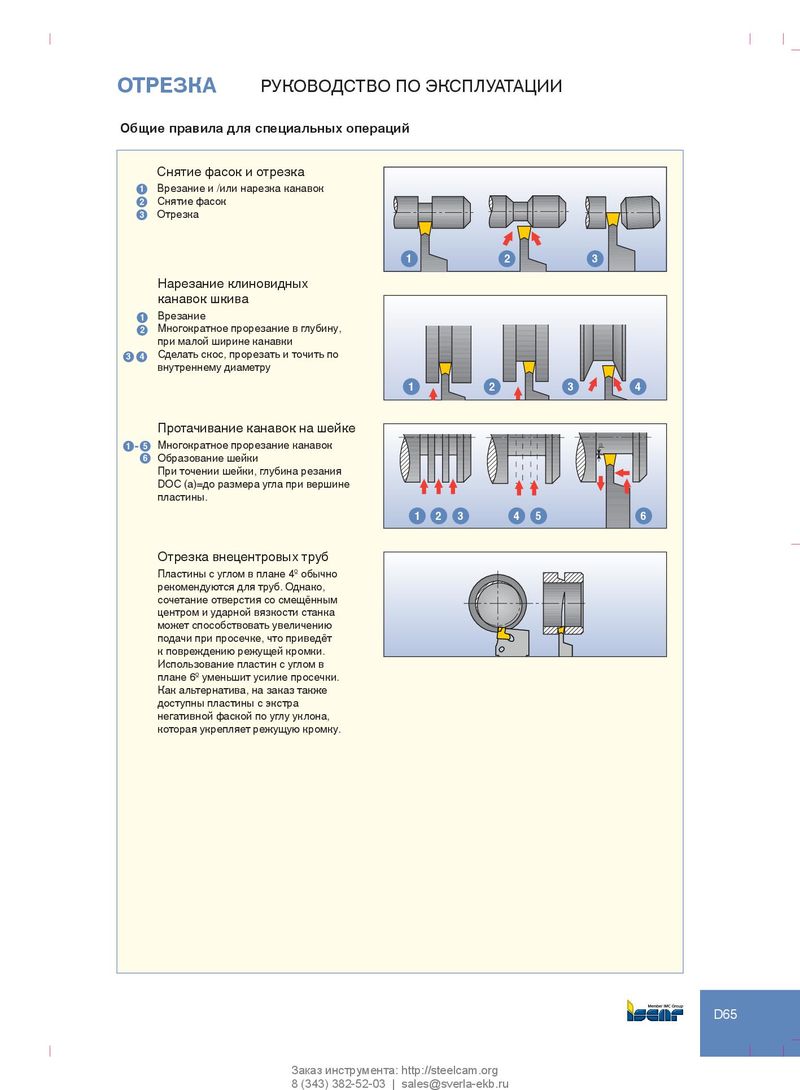

ОТРЕЗКА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Общие правила для специальных операций Снятие фасок и отрезка 1 Врезание и /или нарезка канавок 2 Снятие фасок 3 Отрезка 1 2 3 Нарезание клиновидных канавок шкива 1 Врезание 2 Многократное прорезание в глубину, при малой ширине канавки 3 4 Сделать скос, прорезать и точить по внутреннему диаметру 1 2 3 4 Протачивание канавок на шейке 1 - 5 Многократное прорезание канавок a 6 Образование шейки При точении шейки, глубина резания DOC (a)=до размера угла при вершине пластины. 1 2 3 4 5 6 Отрезка внецентровых труб Пластины с углом в плане 4º обычно рекомендуются для труб. Однако, сочетание отверстия со смещённым центром и ударной вязкости станка может способствовать увеличению подачи при просечке, что приведёт к повреждению режущей кромки. Использование пластин с углом в плане 6º уменьшит усилие просечки. Как альтернатива, на заказ также доступны пластины с экстра негативной фаской по углу уклона, которая укрепляет режущую кромку. D65 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
