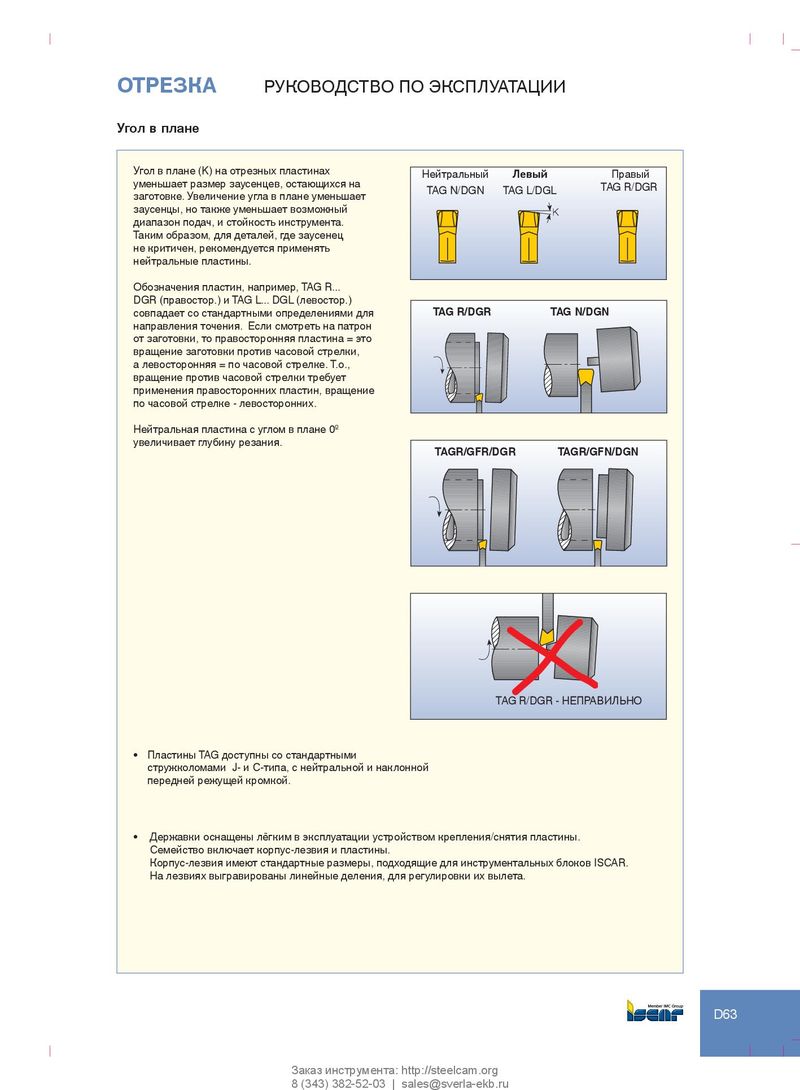

ОТРЕЗКА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Угол в плане Угол в плане (K) на отрезных пластинах Нейтральный Левый Правый уменьшает размер заусенцев, остающихся на TAG N/DGN TAG L/DGL TAG R/DGR заготовке. Увеличение угла в плане уменьшает заусенцы, но также уменьшает возможный K диапазон подач, и стойкость инструмента. Таким образом, для деталей, где заусенец не критичен, рекомендуется применять нейтральные пластины. Обозначения пластин, например, TAG R... DGR (правостор.) и TAG L... DGL (левостор.) совпадает со стандартными определениями для TAG R/DGR TAG N/DGN направления точения. Если смотреть на патрон от заготовки, то правосторонняя пластина = это вращение заготовки против часовой стрелки, а левосторонняя = по часовой стрелке. Т.о., вращение против часовой стрелки требует применения правосторонних пластин, вращение по часовой стрелке - левосторонних. Нейтральная пластина с углом в плане 0º увеличивает глубину резания. TAGR/GFR/DGR TAGR/GFN/DGN TAG R/DGR - НЕПРАВИЛЬНО • Пластины TAG доступны со стандартными стружколомами J- и C-типа, с нейтральной и наклонной передней режущей кромкой. • Державки оснащены лёгким в эксплуатации устройством крепления/снятия пластины. Семейство включает корпус-лезвия и пластины. Корпус-лезвия имеют стандартные размеры, подходящие для инструментальных блоков ISCAR. На лезвиях выгравированы линейные деления, для регулировки их вылета. D63 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
