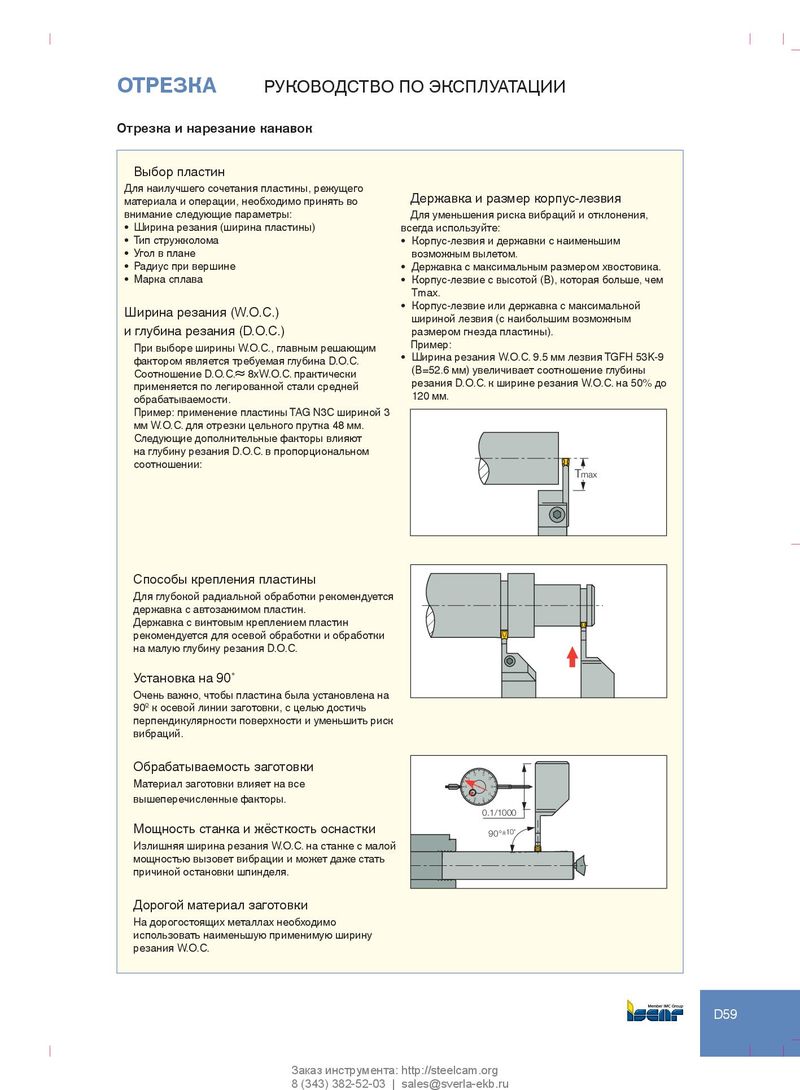

ОТРЕЗКА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ PENTA 34R/L-PB Отрезка и нарезание канавок Выбор пластин Для наилучшего сочетания пластины, режущего материала и операции, необходимо принять во Державка и размер корпус-лезвия внимание следующие параметры: Для уменьшения риска вибраций и отклонения, • Ширина резания (ширина пластины) всегда используйте: • Тип стружколома • Корпус-лезвия и державки с наименьшим • Угол в плане возможным вылетом. • Радиус при вершине • Державка с максимальным размером хвостовика. • Марка сплава • Корпус-лезвие с высотой (B), которая больше, чем Tmax. • Корпус-лезвие или державка с максимальной Ширина резания (W.O.C.) шириной лезвия (с наибольшим возможным и глубина резания (D.O.C.) размером гнезда пластины). При выборе ширины W.O.C., главным решающим Пример: фактором является требуемая глубина D.O.C. • Ширина резания W.O.C. 9.5 мм лезвия TGFH 53K-9 Соотношение D.O.C.≈ 8xW.O.C. практически (B=52.6 мм) увеличивает соотношение глубины применяется по легированной стали средней резания D.O.C. к ширине резания W.O.C. на 50% до обрабатываемости. 120 мм. Пример: применение пластины TAG N3C шириной 3 мм W.O.C. для отрезки цельного прутка 48 мм. Следующие дополнительные факторы влияют на глубину резания D.O.C. в пропорциональном соотношении: Tmax Способы крепления пластины Для глубокой радиальной обработки рекомендуется державка с автозажимом пластин. Державка с винтовым креплением пластин рекомендуется для осевой обработки и обработки на малую глубину резания D.O.C. Установка на 90˚ Очень важно, чтобы пластина была установлена на 90º к осевой линии заготовки, с целью достичь перпендикулярности поверхности и уменьшить риск вибраций. Обрабатываемость заготовки 30 40 20 50 Материал заготовки влияет на все 10 60 0 70 вышеперечисленные факторы. 90 80 0.1/1000 Мощность станка и жёсткость оснастки 90° ± 10' Излишняя ширина резания W.O.C. на станке с малой мощностью вызовет вибрации и может даже стать причиной остановки шпинделя. Дорогой материал заготовки На дорогостоящих металлах необходимо использовать наименьшую применимую ширину резания W.O.C. D59 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
