Каталог Iscar инструмент для обработки алюминиевых колёс - страница 157

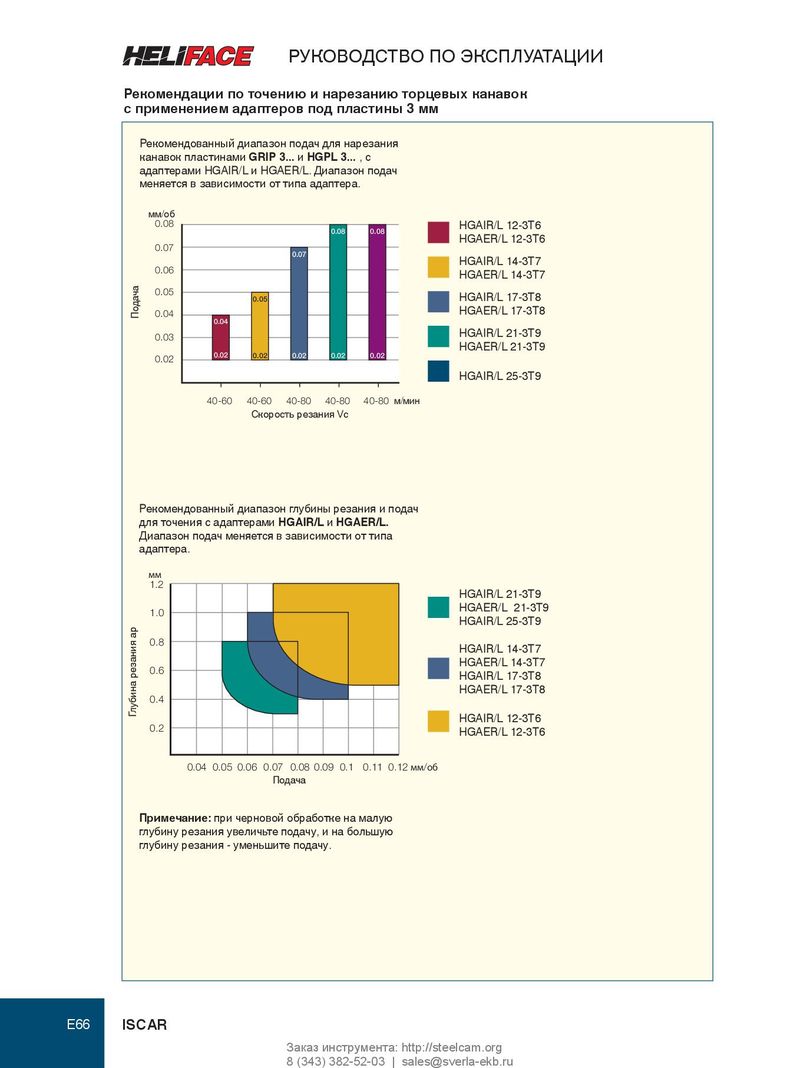

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Рекомендации по точению и нарезанию торцевых канавок с применением адаптеров под пластины 3 мм Рекомендованный диапазон подач для нарезания канавок пластинами GRIP 3... и HGPL 3... , с адаптерами HGAIR/L и HGAER/L. Диапазон подач меняется в зависимости от типа адаптера. мм/об 0.08 HGAIR/L 12-3T6 0.08 0.08 HGAER/L 12-3T6 0.07 0.07 HGAIR/L 14-3T7 0.06 HGAER/L 14-3T7 0.05 0.05 HGAIR/L 17-3T8 0.04 HGAER/L 17-3T8 Подача 0.04 0.03 HGAIR/L 21-3T9 HGAER/L 21-3T9 0.02 0.02 0.02 0.02 0.02 0.02 HGAIR/L 25-3T9 40-60 40-60 40-80 40-80 40-80 м/мин Скорость резания Vc Рекомендованный диапазон глубины резания и подач для точения с адаптерами HGAIR/L и HGAER/L. Диапазон подач меняется в зависимости от типа адаптера. мм 1.2 HGAIR/L 21-3T9 HGAER/L 21-3T9 1.0 HGAIR/L 25-3T9 0.8 HGAIR/L 14-3T7 HGAER/L 14-3T7 0.6 HGAIR/L 17-3T8 HGAER/L 17-3T8 0.4 Глубина резания ap HGAIR/L 12-3T6 0.2 HGAER/L 12-3T6 0.04 0.05 0.06 0.07 0.08 0.09 0.1 0.11 0.12 мм/об Подача Примечание: при черновой обработке на малую глубину резания увеличьте подачу, и на большую глубину резания - уменьшите подачу. E66 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
