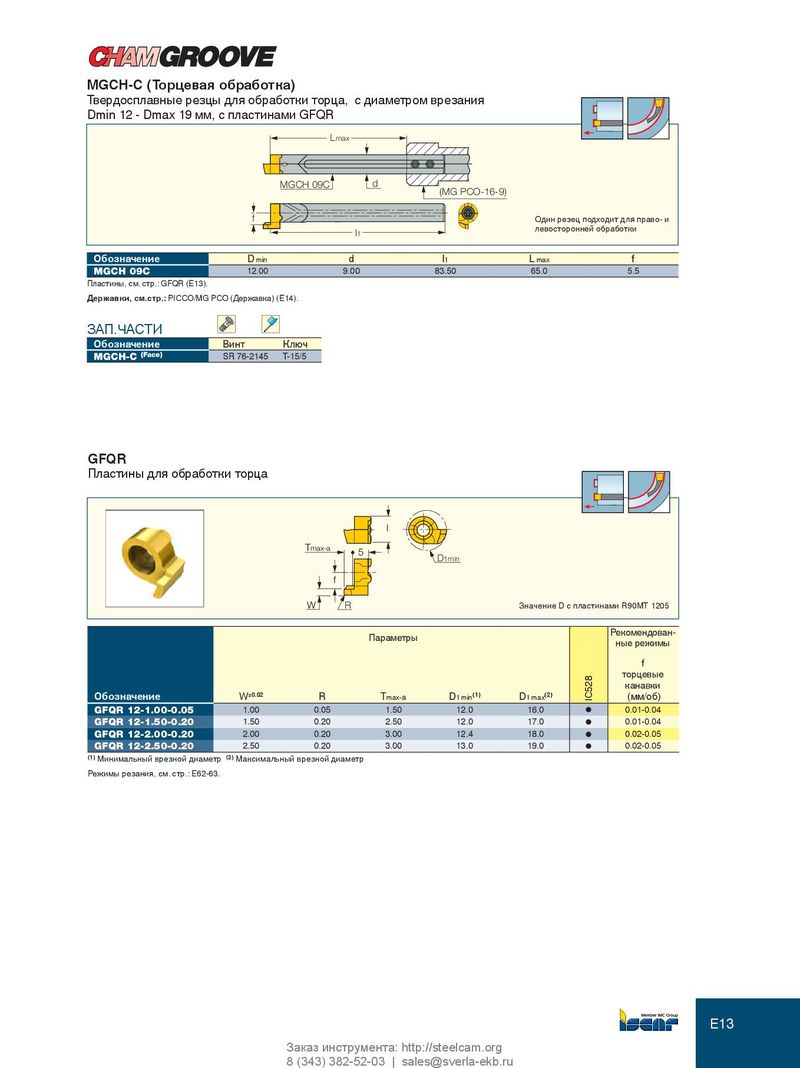

Каталог Iscar инструмент для обработки алюминиевых колёс - страница 104

MGCH-C (Торцевая обработка) Твердосплавные резцы для обработки торца, с диаметром врезания Dmin 12 - Dmax 19 мм, с пластинами GFQR L max MGCH 09C d (MG PCO-16-9) f Один резец подходит для право- и левосторонней обработки l1 Обозначение D min d l 1 L max f MGCH 09C 12.00 9.00 83.50 65.0 5.5 Пластины, см. стр.: GFQR (E13). Державки, см.стр.: PICCO/MG PCO (Державка) (E14). ЗАП.ЧАСТИ Обозначение Винт Ключ MGCH-C (Face) SR 76-2145 T-15/5 GFQR Пластины для обработки торца l Tmax-a 5 D1min f W R Значение D с пластинами R90MT 1205 Рекомендован- Параметры ные режимы f торцевые канавки Обозначение W ±0.02 R T max- a D 1 min (1) D 1 max (2) IC528 (мм/об) GFQR 12-1.00-0.05 1.00 0.05 1.50 12.0 16.0 l 0.01-0.04 GFQR 12-1.50-0.20 1.50 0.20 2.50 12.0 17.0 l 0.01-0.04 GFQR 12-2.00-0.20 2.00 0.20 3.00 12.4 18.0 l 0.02-0.05 GFQR 12-2.50-0.20 2.50 0.20 3.00 13.0 19.0 l 0.02-0.05 (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Режимы резания, см. стр.: E62-63. E13 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
