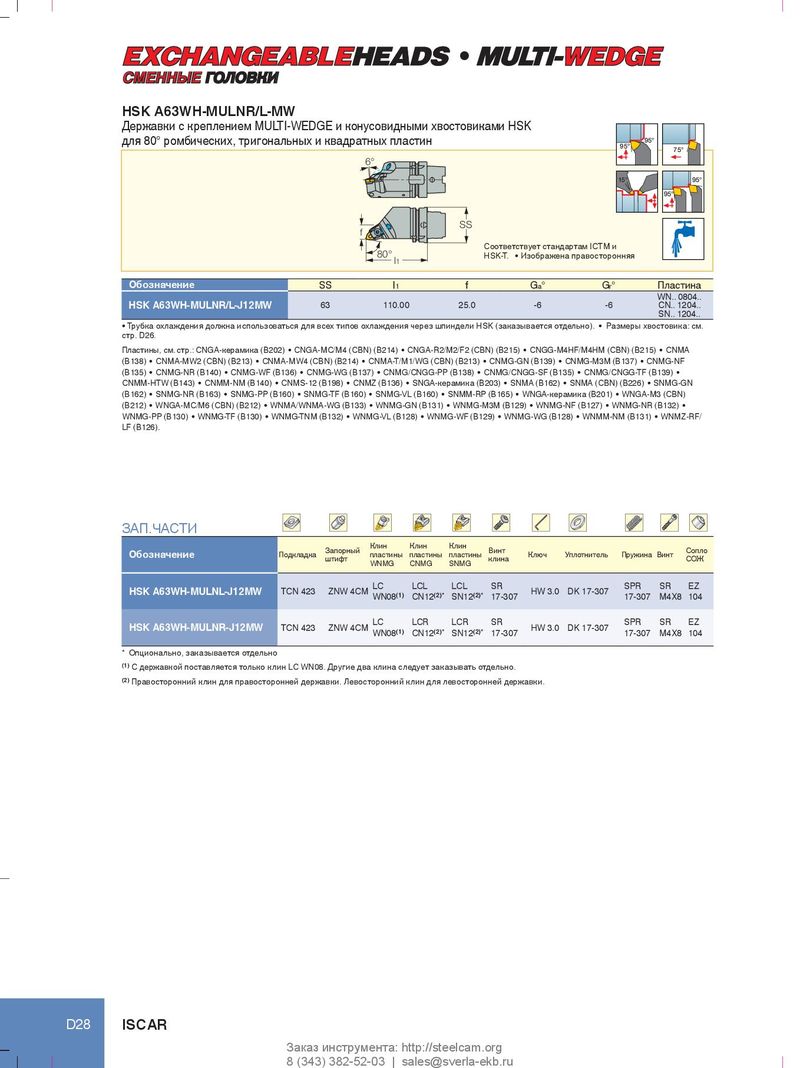

Каталог Iscar инструмент для нарезания резьбы - страница 113

l СМЕННЫЕ ГОЛОВКИ HSK A63WH-MULNR/L-MW Державки с креплением MULTI-WEDGE и конусовидными хвостовиками HSK для 80° ромбических, тригональных и квадратных пластин 95° 95° 75° 6° 15° 95° 95° SS f Соответствует стандартам ICTM и 80° HSK-T. • Изображена правосторонняя l1 Обозначение SS l1 f G a° Gr° Пластина WN.. 0804.. HSK A63WH-MULNR/L-J12MW 63 110.00 25.0 -6 -6 CN.. 1204.. SN.. 1204.. • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). • Размеры хвостовика: см. стр. D26. Пластины, см. стр.: CNGA‑керамика (B202) • CNGA‑MC/M4 (CBN) (B214) • CNGA‑R2/M2/F2 (CBN) (B215) • CNGG‑M4HF/M4HM (CBN) (B215) • CNMA (B138) • CNMA‑MW2 (CBN) (B213) • CNMA‑MW4 (CBN) (B214) • CNMA‑T/M1/WG (CBN) (B213) • CNMG‑GN (B139) • CNMG‑M3M (B137) • CNMG‑NF (B135) • CNMG‑NR (B140) • CNMG‑WF (B136) • CNMG‑WG (B137) • CNMG/CNGG‑PP (B138) • CNMG/CNGG‑SF (B135) • CNMG/CNGG‑TF (B139) • CNMM‑HTW (B143) • CNMM‑NM (B140) • CNMS‑12 (B198) • CNMZ (B136) • SNGA‑керамика (B203) • SNMA (B162) • SNMA (CBN) (B226) • SNMG‑GN (B162) • SNMG‑NR (B163) • SNMG‑PP (B160) • SNMG‑TF (B160) • SNMG‑VL (B160) • SNMM‑RP (B165) • WNGA‑керамика (B201) • WNGA‑M3 (CBN) (B212) • WNGA‑MC/M6 (CBN) (B212) • WNMA/WNMA‑WG (B133) • WNMG‑GN (B131) • WNMG‑M3M (B129) • WNMG‑NF (B127) • WNMG‑NR (B132) • WNMG‑PP (B130) • WNMG‑TF (B130) • WNMG‑TNM (B132) • WNMG‑VL (B128) • WNMG‑WF (B129) • WNMG‑WG (B128) • WNMM‑NM (B131) • WNMZ‑RF/ LF (B126). ЗАП.ЧАСТИ Клин Клин Клин Запорный Винт Сопло Обозначение Подкладка штифт пластины пластины пластины клина Ключ Уплотнитель Пружина Винт СОЖ WNMG CNMG SNMG LC LCL LCL SR SPR SR EZ HSK A63WH-MULNL-J12MW TCN 423 ZNW 4CM HW 3.0 DK 17-307 WN08(1) CN12(2)* SN12(2)* 17-307 17-307 M4X8 104 LC LCR LCR SR SPR SR EZ HSK A63WH-MULNR-J12MW TCN 423 ZNW 4CM HW 3.0 DK 17-307 WN08(1) CN12(2)* SN12(2)* 17-307 17-307 M4X8 104 * Опционально, заказывается отдельно (1) С державкой поставляется только клин LC WN08. Другие два клина следует заказывать отдельно. (2) Правосторонний клин для правосторонней державки. Левосторонний клин для левосторонней державки. D28 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
