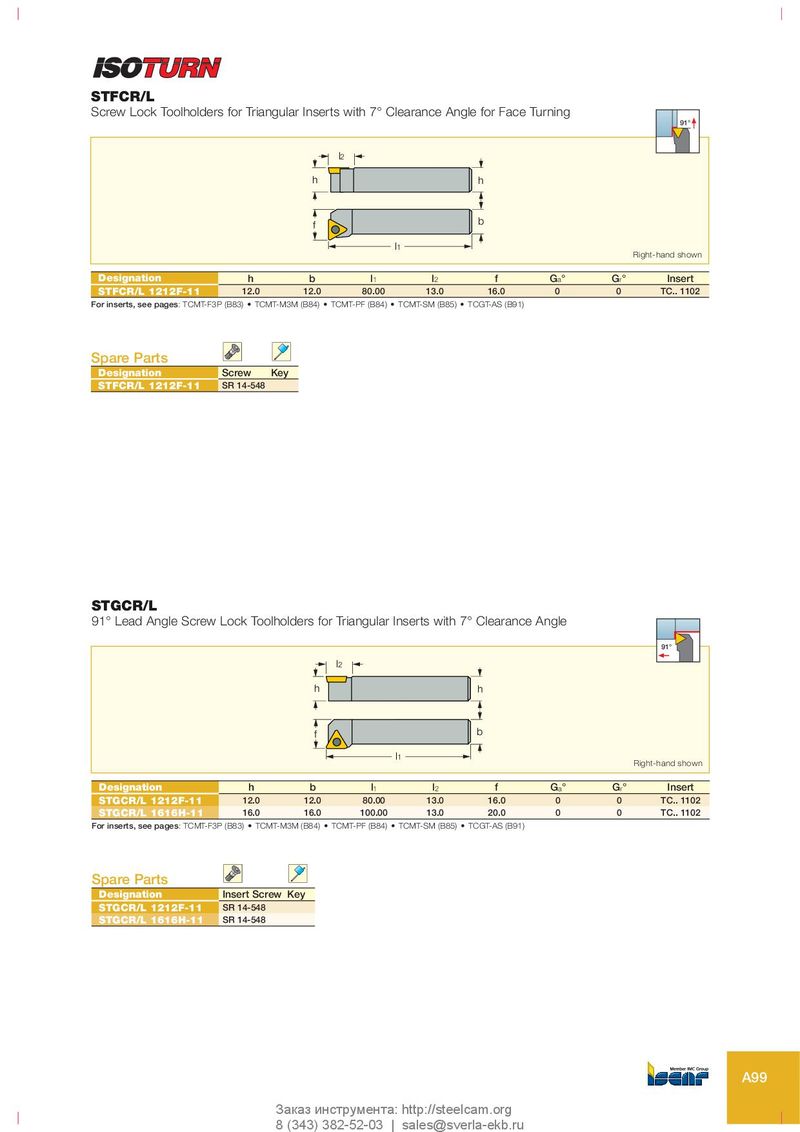

STFCR/L
Screw Lock Toolholders for Triangular Inserts with 7° Clearance Angle for Face Turning
91°
l2 h h
f b l 1 Right-hand shown
| Designation | h | b | l1 | l2 | f | Ga° | Gr° | Insert |
| STFCR/L 1212F-11 | 12.0 | 12.0 | 80.00 | 13.0 | 16.0 | 0 | 0 | TC.. 1102 |
For inserts, see pages: TCMT-F3P (B83) • TCMT-M3M (B84) • TCMT-PF (B84) • TCMT-SM (B85) • TCGT-AS (B91)
Spare Parts
Designation Screw Key
STFCR/L 1212F-11 SR 14-548
STGCR/L
91° Lead Angle Screw Lock Toolholders for Triangular Inserts with 7° Clearance Angle
91° l2 h h
f b l1 Right-hand shown
| Designation | h | b | l1 | l2 | f | Ga° | Gr° | Insert |
| STGCR/L 1212F-11 | 12.0 | 12.0 | 80.00 | 13.0 | 16.0 | 0 | 0 | TC.. 1102 |
| STGCR/L 1616H-11 | 16.0 | 16.0 | 100.00 | 13.0 | 20.0 | 0 | 0 | TC.. 1102 |
For inserts, see pages: TCMT-F3P (B83) • TCMT-M3M (B84) • TCMT-PF (B84) • TCMT-SM (B85) • TCGT-AS (B91)
Spare Parts
Designation Insert Screw Key STGCR/L 1212F-11 SR 14-548 STGCR/L 1616H-11 SR 14-548
