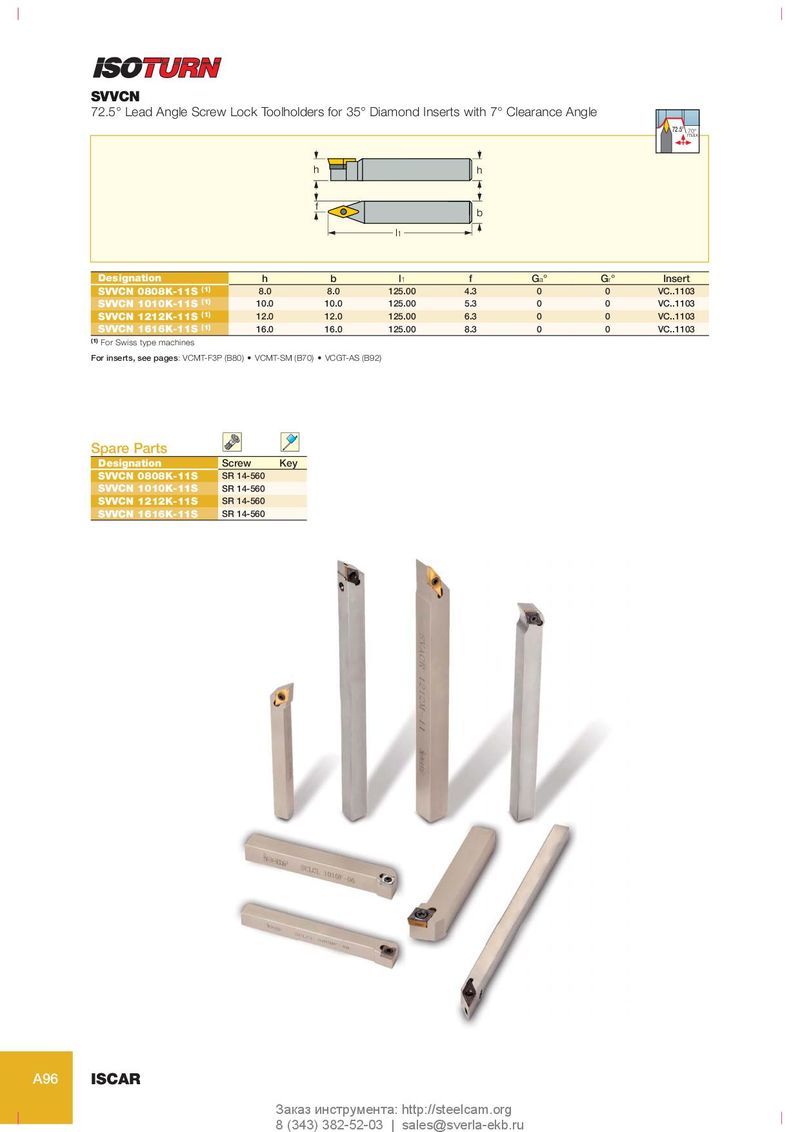

SVVCN
72.5° Lead Angle Screw Lock Toolholders for 35° Diamond Inserts with 7° Clearance Angle
72.5° 70° max
h h
f b l1
| Designation | h | b | l1 | f | Ga° | Gr° | Insert |
| SVVCN 0808K-11S (1) | 8.0 | 8.0 | 125.00 | 4.3 | 0 | 0 | VC..1103 |
| SVVCN 1010K-11S (1) | 10.0 | 10.0 | 125.00 | 5.3 | 0 | 0 | VC..1103 |
| SVVCN 1212K-11S (1) | 12.0 | 12.0 | 125.00 | 6.3 | 0 | 0 | VC..1103 |
| SVVCN 1616K-11S (1) | 16.0 | 16.0 | 125.00 | 8.3 | 0 | 0 | VC..1103 |
(1) For Swiss type machines For inserts, see pages: VCMT-F3P (B80) • VCMT-SM (B70) • VCGT-AS (B92)
Spare Parts
| Designation | Screw | Key |
| SVVCN 0808K-11S | SR 14-560 | |
| SVVCN 1010K-11S | SR 14-560 | |
| SVVCN 1212K-11S | SR 14-560 | |
| SVVCN 1616K-11S | SR 14-560 |
