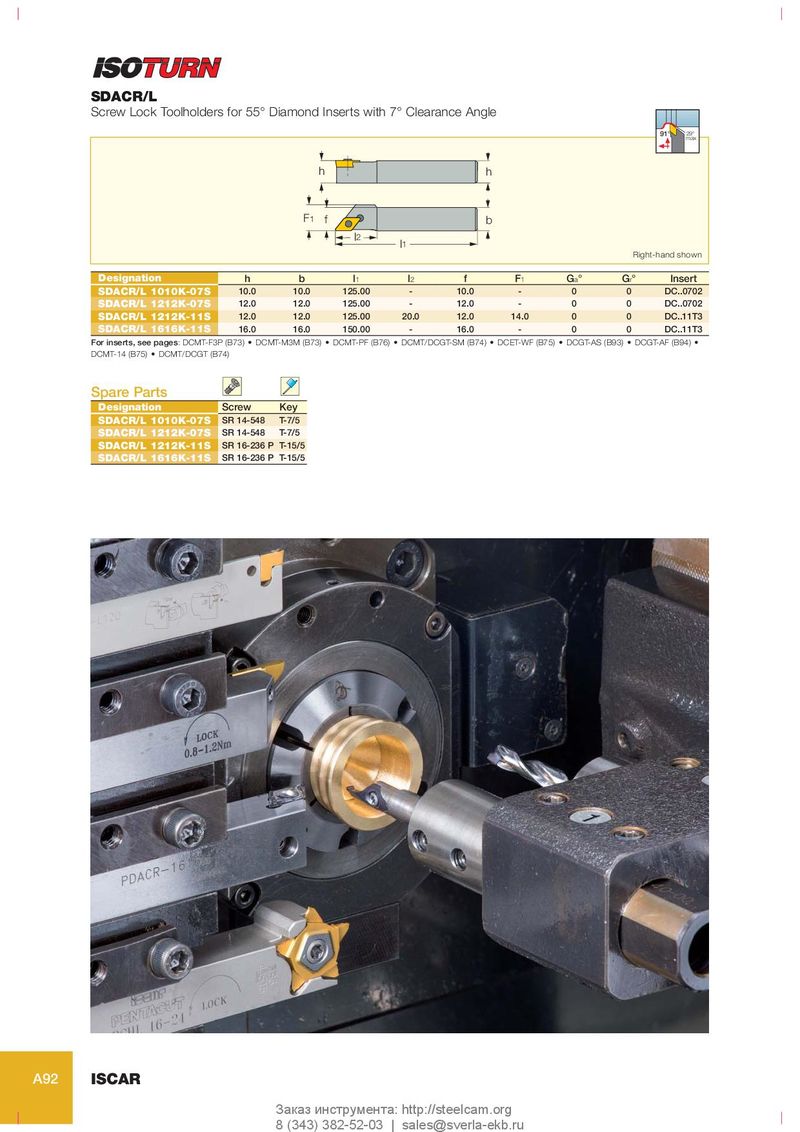

SDACR/L
Screw Lock Toolholders for 55° Diamond Inserts with 7° Clearance Angle
h h
91° 29° max
| F1 | f | b | |||
| l2 | |||||
| l1 | |||||
| Right-hand shown |
| Designation | h | b | l1 | l2 | f | F1 | Ga° | Gr° | Insert |
| SDACR/L 1010K-07S | 10.0 | 10.0 | 125.00 | - | 10.0 | - | 0 | 0 | DC..0702 |
| SDACR/L 1212K-07S | 12.0 | 12.0 | 125.00 | - | 12.0 | - | 0 | 0 | DC..0702 |
| SDACR/L 1212K-11S | 12.0 | 12.0 | 125.00 | 20.0 | 12.0 | 14.0 | 0 | 0 | DC..11T3 |
| SDACR/L 1616K-11S | 16.0 | 16.0 | 150.00 | - | 16.0 | - | 0 | 0 | DC..11T3 |
For inserts, see pages: DCMT-F3P (B73) • DCMT-M3M (B73) • DCMT-PF (B76) • DCMT/DCGT-SM (B74) • DCET-WF (B75) • DCGT-AS (B93) • DCGT-AF (B94) • DCMT-14 (B75) • DCMT/DCGT (B74)
Spare Parts
| Designation | Screw | Key |
| SDACR/L 1010K-07S | SR 14-548 | T-7/5 |
| SDACR/L 1212K-07S | SR 14-548 | T-7/5 |
SDACR/L 1212K-11S SR 16-236 P T-15/5 SDACR/L 1616K-11S SR 16-236 P T-15/5
