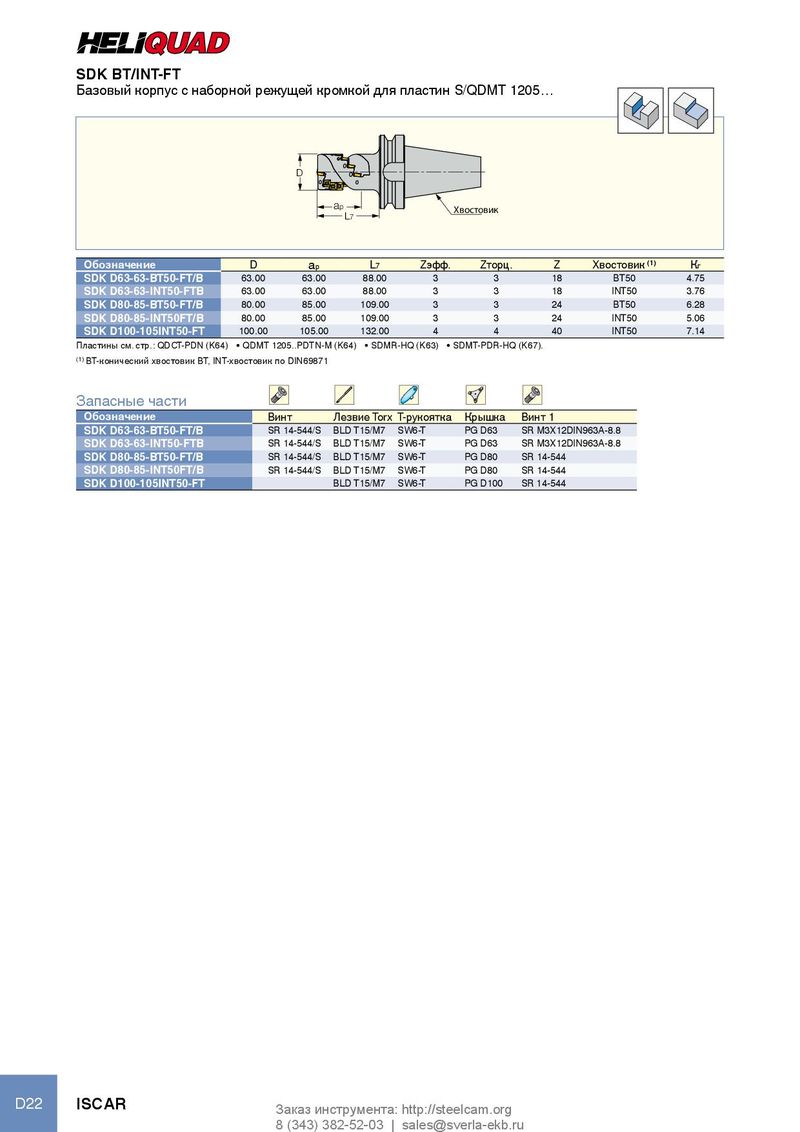

SDK BT/INT-FT
Базовый корпус с наборной режущей кромкой для пластин S/QDMT 1205…
| ap D | L7 | Хв | остовик | |||||
| Обозначение | D | ap | L7 | Zэфф. | Zторц. | Z | Хвостовик (1) | Кг |
| SDK D63-63-BT50-FT/B | 63.00 | 63.00 | 88.00 | 3 | 3 | 18 | BT50 | 4.75 |
| SDK D63-63-INT50-FTB | 63.00 | 63.00 | 88.00 | 3 | 3 | 18 | INT50 | 3.76 |
| SDK D80-85-BT50-FT/B | 80.00 | 85.00 | 109.00 | 3 | 3 | 24 | BT50 | 6.28 |
| SDK D80-85-INT50FT/B | 80.00 | 85.00 | 109.00 | 3 | 3 | 24 | INT50 | 5.06 |
| SDK D100-105INT50-FT | 100.00 | 105.00 | 132.00 | 4 | 4 | 40 | INT50 | 7.14 |
Пластины см. стр.: QDCT-PDN (K64) • QDMT 1205..PDTN-M (K64) • SDMR-HQ (K63) • SDMT-PDR-HQ (K67). (1) BT-конический хвостовик BT, INT-хвостовик по DIN69871
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Крышка | Винт 1 |
| SDK D63-63-BT50-FT/B | SR 14-544/S | BLD T15/M7 | SW6-T | PG D63 | SR M3X12DIN963A-8.8 |
| SDK D63-63-INT50-FTB | SR 14-544/S | BLD T15/M7 | SW6-T | PG D63 | SR M3X12DIN963A-8.8 |
| SDK D80-85-BT50-FT/B | SR 14-544/S | BLD T15/M7 | SW6-T | PG D80 | SR 14-544 |
| SDK D80-85-INT50FT/B | SR 14-544/S | BLD T15/M7 | SW6-T | PG D80 | SR 14-544 |
| SDK D100-105INT50-FT | BLD T15/M7 | SW6-T | PG D100 | SR 14-544 |
