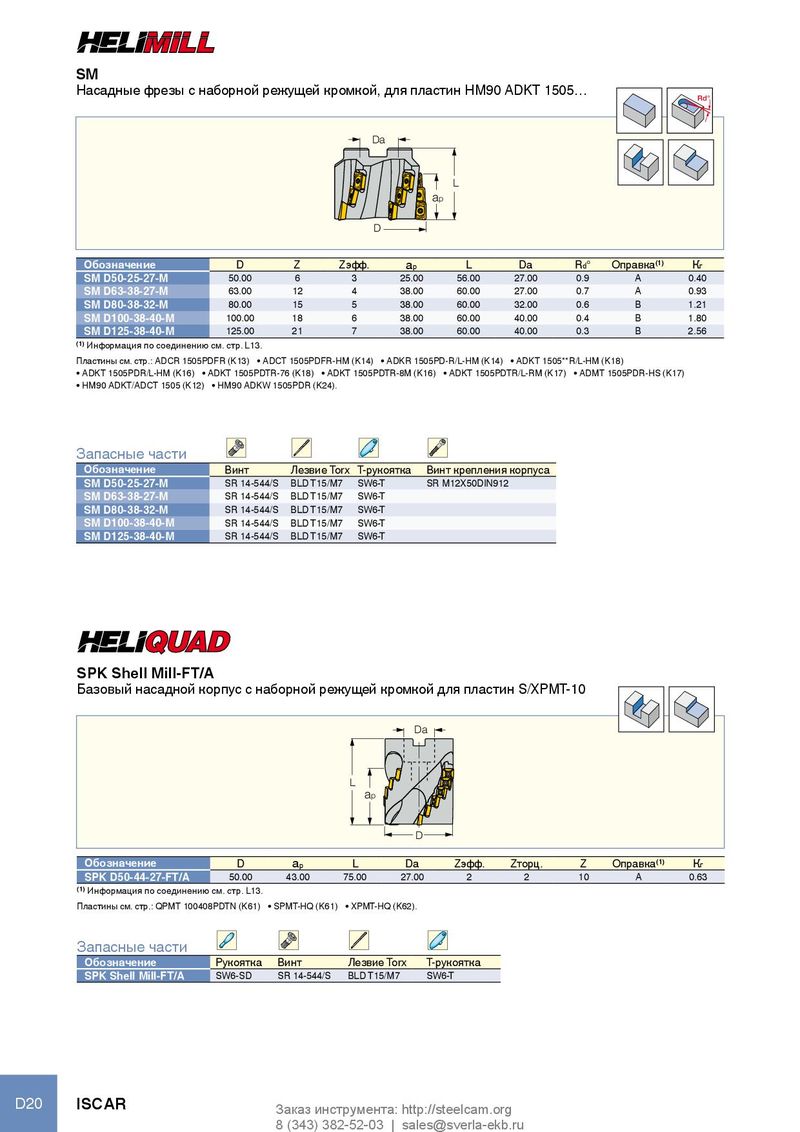

Каталог Iscar инструмент для фрезерования - страница 169

SM Насадные фрезы с наборной режущей кромкой, для пластин HM90 ADKT 1505… Rd° Da L ap D Обозначение D Z Zэфф. a p L Da R d ° Оправка (1) К г SM D50-25-27-M 50.00 6 3 25.00 56.00 27.00 0.9 A 0.40 SM D63-38-27-M 63.00 12 4 38.00 60.00 27.00 0.7 A 0.93 SM D80-38-32-M 80.00 15 5 38.00 60.00 32.00 0.6 B 1.21 SM D100-38-40-M 100.00 18 6 38.00 60.00 40.00 0.4 B 1.80 SM D125-38-40-M 125.00 21 7 38.00 60.00 40.00 0.3 B 2.56 (1) Информация по соединению см. стр. L13. Пластины см. стр.: ADCR 1505PDFR (K13) • ADCT 1505PDFR-HM (K14) • ADKR 1505PD-R/L-HM (K14) • ADKT 1505**R/L-HM (K18) • ADKT 1505PDR/L-HM (K16) • ADKT 1505PDTR-76 (K18) • ADKT 1505PDTR-8M (K16) • ADKT 1505PDTR/L-RM (K17) • ADMT 1505PDR-HS (K17) • HM90 ADKT/ADCT 1505 (K12) • HM90 ADKW 1505PDR (K24). Запасные части Обозначение Винт Лезвие Torx T-рукоятка Винт крепления корпуса SM D50-25-27-M SR 14-544/S BLD T15/M7 SW6-T SR M12X50DIN912 SM D63-38-27-M SR 14-544/S BLD T15/M7 SW6-T SM D80-38-32-M SR 14-544/S BLD T15/M7 SW6-T SM D100-38-40-M SR 14-544/S BLD T15/M7 SW6-T SM D125-38-40-M SR 14-544/S BLD T15/M7 SW6-T SPK Shell Mill-FT/A Базовый насадной корпус с наборной режущей кромкой для пластин S/XPMT-10 Da L ap D Обозначение D a p L Da Zэфф. Zторц. Z Оправка (1) К г SPK D50-44-27-FT/A 50.00 43.00 75.00 27.00 2 2 10 A 0.63 (1) Информация по соединению см. стр. L13. Пластины см. стр.: QPMT 100408PDTN (K61) • SPMT-HQ (K61) • XPMT-HQ (K62). Запасные части Обозначение Рукоятка Винт Лезвие Torx T-рукоятка SPK Shell Mill-FT/A SW6-SD SR 14-544/S BLD T15/M7 SW6-T D20 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
