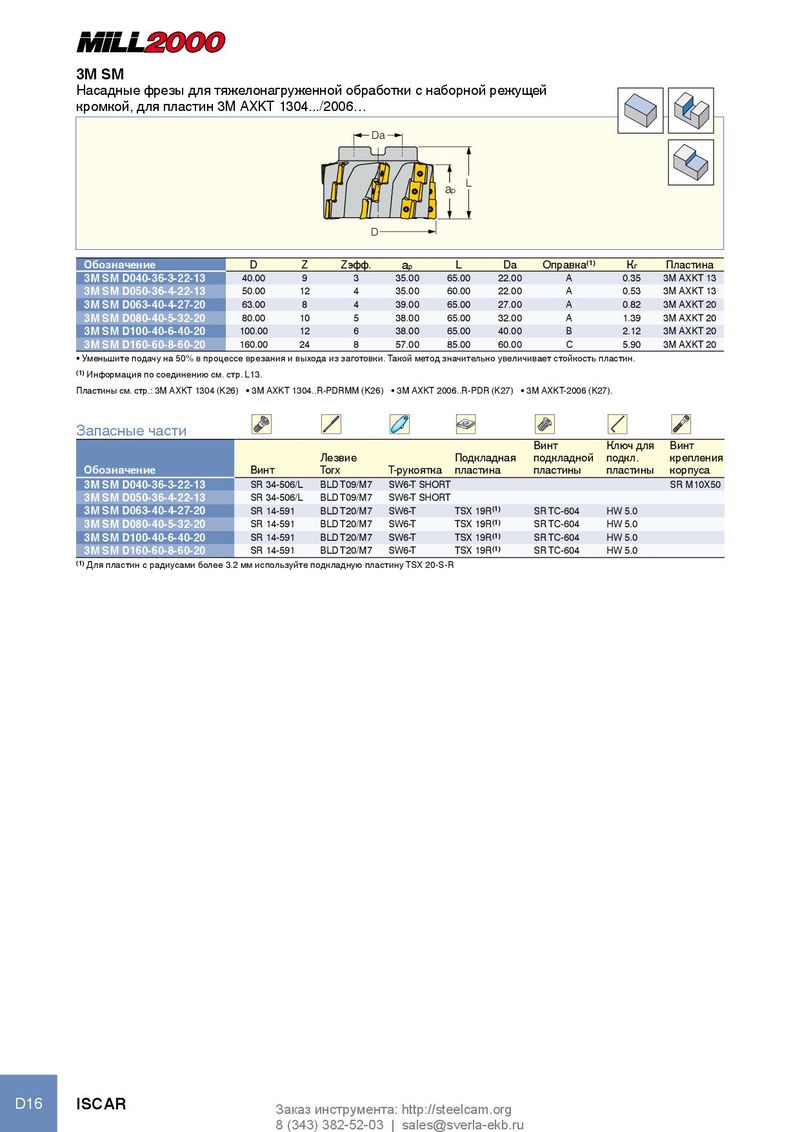

3M SM Насадные фрезы для тяжелонагруженной обработки с наборной режущей кромкой, для пластин 3M AXKT 1304.../2006… Da L ap D Обозначение D Z Zэфф. a p L Da Оправка (1) К г Пластина 3M SM D040-36-3-22-13 40.00 9 3 35.00 65.00 22.00 A 0.35 3M AXKT 13 3M SM D050-36-4-22-13 50.00 12 4 35.00 60.00 22.00 A 0.53 3M AXKT 13 3M SM D063-40-4-27-20 63.00 8 4 39.00 65.00 27.00 A 0.82 3M AXKT 20 3M SM D080-40-5-32-20 80.00 10 5 38.00 65.00 32.00 A 1.39 3M AXKT 20 3M SM D100-40-6-40-20 100.00 12 6 38.00 65.00 40.00 B 2.12 3M AXKT 20 3M SM D160-60-8-60-20 160.00 24 8 57.00 85.00 60.00 C 5.90 3M AXKT 20 • Уменьшите подачу на 50% в процессе врезания и выхода из заготовки. Такой метод значительно увеличивает стойкость пластин. (1) Информация по соединению см. стр. L13. Пластины см. стр.: 3M AXKT 1304 (K26) • 3M AXKT 1304..R-PDRMM (K26) • 3M AXKT 2006..R-PDR (K27) • 3M AXKT-2006 (K27). Запасные части Винт Ключ для Винт Лезвие Подкладная подкладной подкл. крепления Обозначение Винт Torx T-рукоятка пластина пластины пластины корпуса 3M SM D040-36-3-22-13 SR 34-506/L BLD T09/M7 SW6-T SHORT SR M10X50 3M SM D050-36-4-22-13 SR 34-506/L BLD T09/M7 SW6-T SHORT 3M SM D063-40-4-27-20 SR 14-591 BLD T20/M7 SW6-T TSX 19R (1) SR TC-604 HW 5.0 3M SM D080-40-5-32-20 SR 14-591 BLD T20/M7 SW6-T TSX 19R (1) SR TC-604 HW 5.0 3M SM D100-40-6-40-20 SR 14-591 BLD T20/M7 SW6-T TSX 19R (1) SR TC-604 HW 5.0 3M SM D160-60-8-60-20 SR 14-591 BLD T20/M7 SW6-T TSX 19R (1) SR TC-604 HW 5.0 (1) Для пластин с радиусами более 3.2 мм используйте подкладную пластину TSX 20-S-R D16 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
