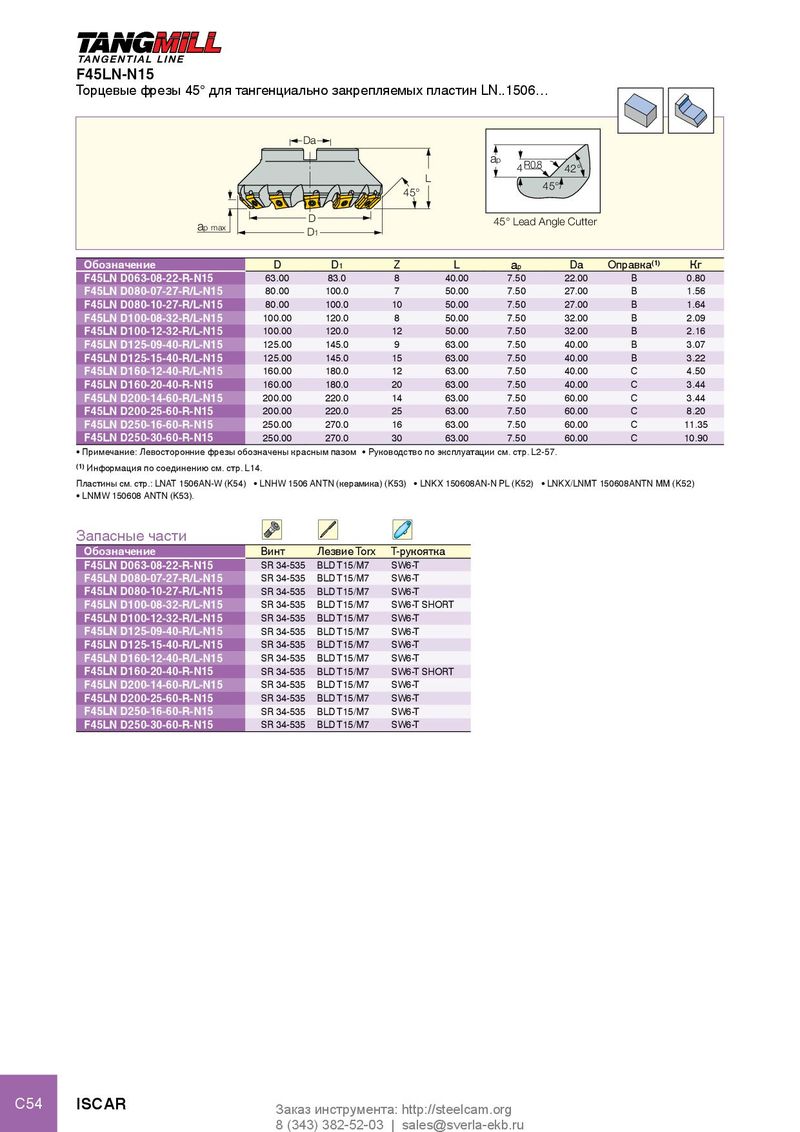

Каталог Iscar инструмент для фрезерования - страница 149

Предыдущая страница Следующая страница

Навигация

Торцевые фрезы 45° для тангенциально закрепляемых пластин LN..1506…

Da
45°Lap R0. 445° 42° 8
ap maxD D145° LeadAngle Cutter
ОбозначениеDD1ZLapDaОправка(1) Кг
F45LN D063-08-22-R-N1563.0083.0840.007.5022.00B 0.80
F45LN D080-07-27-R/L-N1580.00100.0750.007.5027.00B 1.56
F45LN D080-10-27-R/L-N1580.00100.01050.007.5027.00B 1.64
F45LN D100-08-32-R/L-N15100.00120.0850.007.5032.00B 2.09
F45LN D100-12-32-R/L-N15100.00120.01250.007.5032.00B 2.16
F45LN D125-09-40-R/L-N15125.00145.0963.007.5040.00B 3.07
F45LN D125-15-40-R/L-N15125.00145.01563.007.5040.00B 3.22
F45LN D160-12-40-R/L-N15160.00180.01263.007.5040.00C 4.50
F45LN D160-20-40-R-N15160.00180.02063.007.5040.00C 3.44
F45LN D200-14-60-R/L-N15200.00220.01463.007.5060.00C 3.44
F45LN D200-25-60-R-N15200.00220.02563.007.5060.00C 8.20
F45LN D250-16-60-R-N15250.00270.01663.007.5060.00C 11.35
F45LN D250-30-60-R-N15250.00270.03063.007.5060.00C 10.90
  • Примечание: Левосторонние фрезы обозначены красным пазом
  • Руководство по эксплуатации см. стр. L2-57.

(1) Информация по соединению см. стр. L14. Пластины см. стр.: LNAT 1506AN-W (K54) LNHW 1506 ANTN (керамика) (K53) LNKX 150608AN-N PL (K52) LNKX/LNMT 150608ANTN MM (K52)

  • LNMW 150608 ANTN (K53).

Запасные части

ОбозначениеВинтЛезвиеTorxT-рукоятка
F45LN D063-08-22-R-N15SR 34-535BLD T15/M7SW6-T
F45LN D080-07-27-R/L-N15SR 34-535BLD T15/M7SW6-T
F45LN D080-10-27-R/L-N15SR 34-535BLD T15/M7SW6-T
F45LN D100-08-32-R/L-N15SR 34-535BLD T15/M7SW6-T SHORT
F45LN D100-12-32-R/L-N15SR 34-535BLD T15/M7SW6-T
F45LN D125-09-40-R/L-N15SR 34-535BLD T15/M7SW6-T
F45LN D125-15-40-R/L-N15SR 34-535BLD T15/M7SW6-T
F45LN D160-12-40-R/L-N15SR 34-535BLD T15/M7SW6-T
F45LN D160-20-40-R-N15SR 34-535BLD T15/M7SW6-T SHORT
F45LN D200-14-60-R/L-N15SR 34-535BLD T15/M7SW6-T
F45LN D200-25-60-R-N15SR 34-535BLD T15/M7SW6-T
F45LN D250-16-60-R-N15SR 34-535BLD T15/M7SW6-T
F45LN D250-30-60-R-N15SR 34-535BLD T15/M7SW6-T
