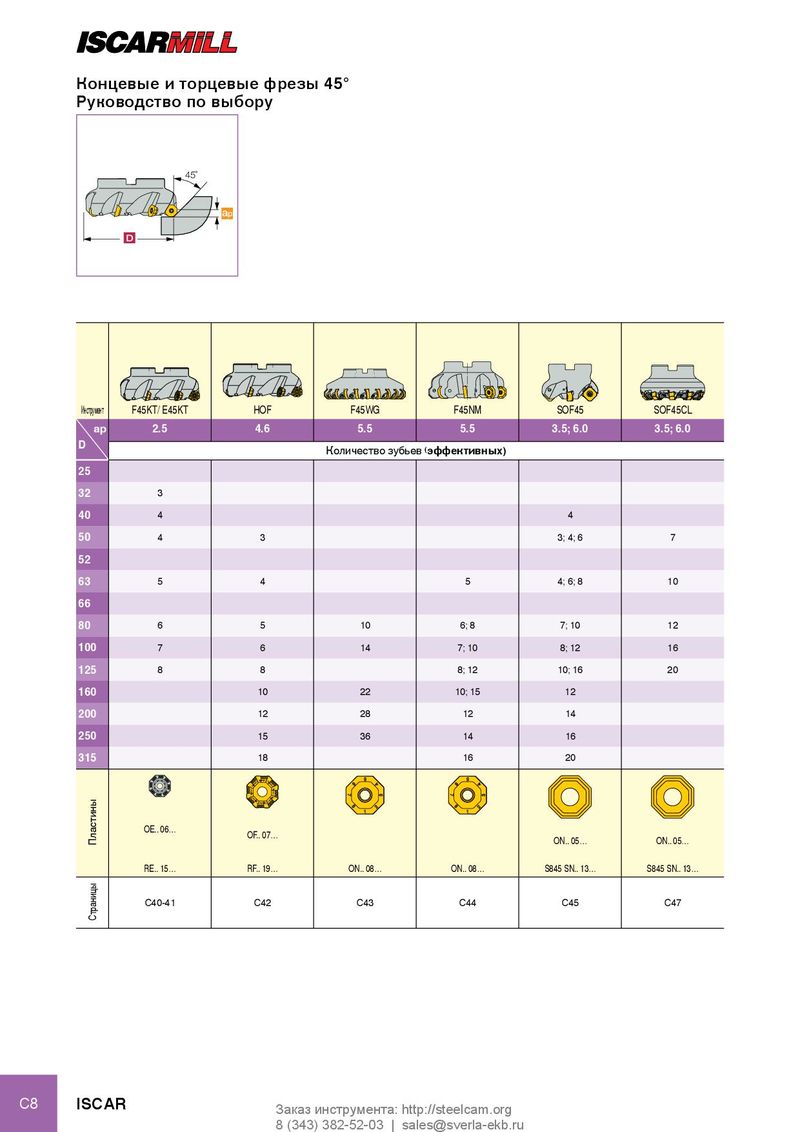

Концевые и торцевые фрезы 45°
45˚
ap D
| Инструмент | F45KT/ E45KT | HOF | F45WG | F45NM | SOF45 | SOF45CL |
| ap | 2.5 | 4.6 | 5.5 | 5.5 | 3.5; 6.0 | 3.5; 6.0 |
| D 25 | Количество зубье | в(эффективных) | ||||
| 32 | 3 | |||||
| 40 | 4 | 4 | ||||
| 50 | 4 | 3 | 3; 4; 6 | 7 | ||
| 52 | ||||||
| 63 | 5 | 4 | 5 | 4; 6; 8 | 10 | |
| 66 | ||||||
| 80 | 6 | 5 | 10 | 6; 8 | 7; 10 | 12 |
| 100 | 7 | 6 | 14 | 7; 10 | 8; 12 | 16 |
| 125 | 8 | 8 | 8; 12 | 10; 16 | 20 | |
| 160 | 10 | 22 | 10; 15 | 12 | ||
| 200 | 12 | 28 | 12 | 14 | ||
| 250 | 15 | 36 | 14 | 16 | ||
| 315 | 18 | 16 | 20 | |||
| Пластины | OE.. 06… | OF.. 07… | ON.. 05… | ON.. 05… | ||
| RE.. 15… | RF.. 19… | ON.. 08… | ON.. 08… | S845 SN.. 13… | S845 SN.. 13… | |
| Страницы | C40-41 | C42 | C43 | C44 | C45 | C47 |
