МИНИМУМ СТОИМОСТИ МАКСИМУМ ПРОИЗВОДИТЕЛЬНОСТИ
КРУГЛЫЙ ИНСТРУМЕНТ

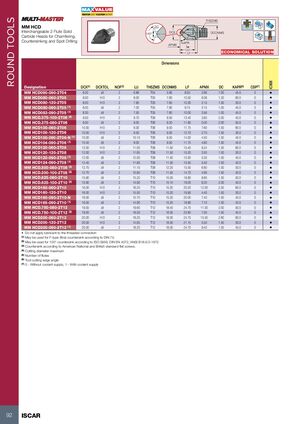

MM HCD
Взаимозаменяемые двухзубые фрезы из твёрдого сплава для снятия фасок, зенкования и центрирования
| Обозначение | DCX(4) | DCXTOL | NOF(5) | LU | THSZMS | DCONMS | LF | APMX | DC | KAPR(6) | CSP(7) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MM HCD060-090-2T04 | 6.00 | z9 | 2 | 6.86 | T04 | 5.80 | 8.50 | 2.66 | 1.00 | 45.0 | 0 |
| MM HCD080-060-2T05 | 8.00 | h10 | 2 | 8.00 | T05 | 7.60 | 10.50 | 6.08 | 1.20 | 60.0 | 0 |
| MM HCD080-120-2T05 | 8.00 | h10 | 2 | 7.80 | T05 | 7.60 | 10.30 | 2.15 | 1.00 | 30.0 | 0 |
| MM HCD080-090-2T05 (1) | 8.00 | z9 | 2 | 7.00 | T05 | 7.60 | 9.75 | 3.15 | 1.00 | 45.0 | 0 |
| MM HCD083-090-2T05 (1) | 8.30 | z9 | 2 | 7.50 | T05 | 7.60 | 10.00 | 3.56 | 1.00 | 45.0 | 0 |
| MM HCD.375-100-2T06 (2) | 9.50 | h10 | 2 | 9.70 | T06 | 9.50 | 13.40 | 3.60 | 2.00 | 40.0 | 0 |
| MM HCD.375-080-2T06 | 9.50 | z9 | 2 | 9.00 | T06 | 9.20 | 11.80 | 5.00 | 2.00 | 50.0 | 0 |
| MM HCD100-060-2T06 | 10.00 | h10 | 2 | 9.30 | T06 | 9.50 | 11.75 | 7.60 | 1.50 | 60.0 | 0 |
| MM HCD100-120-2T06 | 10.00 | h10 | 2 | 9.50 | T06 | 9.50 | 12.70 | 2.70 | 1.50 | 30.0 | 0 |
| MM HCD100-090-2T06-N (1) | 10.00 | z9 | 2 | 10.10 | T06 | 9.50 | 14.00 | 4.50 | 1.50 | 45.0 | 0 |
| MM HCD104-090-2T06 (1) | 10.40 | z9 | 2 | 9.00 | T06 | 9.50 | 11.75 | 4.60 | 1.50 | 45.0 | 0 |
| MM HCD120-060-2T08 | 12.00 | h10 | 2 | 11.00 | T08 | 11.50 | 15.40 | 9.24 | 1.50 | 60.0 | 0 |
| MM HCD120-120-2T08 | 12.00 | h10 | 2 | 11.65 | T08 | 11.50 | 15.20 | 3.50 | 1.50 | 30.0 | 0 |
| MM HCD120-090-2T08 (1) | 12.00 | z9 | 2 | 12.00 | T08 | 11.50 | 15.50 | 5.30 | 1.50 | 45.0 | 0 |
| MM HCD124-090-2T08 (1) | 12.40 | z9 | 2 | 11.80 | T08 | 11.50 | 15.50 | 5.50 | 1.50 | 45.0 | 0 |
| MM HCD.500-080-2T08 (3) | 12.70 | z9 | 2 | 11.10 | T08 | 12.20 | 15.50 | 6.80 | 1.50 | 50.0 | 0 |
| MM HCD.500-100-2T08 (2) | 12.70 | z9 | 2 | 10.90 | T08 | 11.50 | 14.70 | 4.90 | 1.50 | 40.0 | 0 |
| MM HCD.625-080-2T10 | 15.90 | z9 | 2 | 15.20 | T10 | 15.00 | 18.80 | 8.80 | 1.50 | 50.0 | 0 |
| MM HCD.625-100-2T10 (2) | 15.90 | z9 | 2 | 14.90 | T10 | 15.10 | 19.00 | 6.20 | 2.00 | 40.0 | 0 |
| MM HCD160-060-2T10 | 16.00 | h10 | 2 | 16.20 | T10 | 15.20 | 20.20 | 12.00 | 2.50 | 60.0 | 0 |
| MM HCD160-120-2T10 | 16.00 | h10 | 2 | 15.50 | T10 | 15.20 | 19.90 | 4.40 | 1.50 | 30.0 | 0 |
| MM HCD160-090-2T10-N | 16.00 | z9 | 2 | 15.70 | T10 | 15.20 | 20.00 | 7.40 | 1.50 | 45.0 | 0 |
| MM HCD165-090-2T10 (1) | 16.50 | z9 | 2 | 14.90 | T10 | 15.20 | 18.80 | 7.10 | 1.50 | 45.0 | 0 |
| MM HCD.750-080-2T12 | 19.05 | z9 | 2 | 19.60 | T12 | 18.45 | 24.70 | 11.00 | 2.00 | 50.0 | 0 |
| MM HCD.750-100-2T12 (2) | 19.05 | z9 | 2 | 18.50 | T12 | 18.30 | 23.60 | 7.50 | 1.50 | 40.0 | 0 |
| MM HCD200-060-2T12 | 20.00 | h10 | 2 | 18.20 | T12 | 18.30 | 24.70 | 15.50 | 2.60 | 60.0 | 0 |
| MM HCD200-120-2T12 | 20.00 | h10 | 2 | 14.65 | T12 | 18.30 | 21.15 | 5.50 | 1.50 | 30.0 | 0 |
| MM HCD200-090-2T12 (1) | 20.00 | z9 | 2 | 18.20 | T12 | 18.30 | 24.70 | 9.40 | 1.50 | 45.0 | 0 |
- Не применяйте смазку к резьбовому соединению
- (1) Может использоваться для зенкования типа F (тонкого) согласно DIN 74
- (2) Может использоваться для 100° зенкования согласно ISO 5856, DIN EN 4072, ANSI B18.6.3-1972
- (3) Зенкование согласно американским национальным и британским стандартам для плоских винтов
(4) Максимальный диаметр резания
(5) Количество зубьев
(6) Угол в вершине режущего края инструмента
(7) 0 - без подачи СОЖ, 1 - с подачей СОЖ
