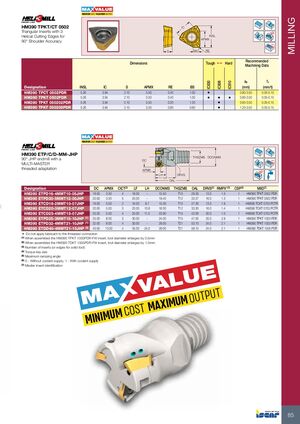

HM390 TPKT/CT 0502
Треугольные пластины с тремя спиральными режущими кромками для обеспечения точности торцевых поверхностей под углом 90°
| Обозначение | INSL | IC | S | APMX | RE | BS | Прочность 1 | Твёрдость | Глубина резания (мм) | Подача на зуб (мм/зуб) |
|---|---|---|---|---|---|---|---|---|---|---|
| HM390 TPCT 0502PDR | 5.26 | 3.94 | 2.10 | 3.50 | 0.40 | 1.00 | • | 0.80–3.50 | 0.05–0.10 | |
| HM390 TPKT 0502PDR | 5.26 | 3.94 | 2.10 | 3.50 | 0.40 | 1.00 | • | • | 0.80–3.50 | 0.05–0.15 |
| HM390 TPKT 050202PDR | 5.26 | 3.94 | 2.10 | 3.50 | 0.20 | 1.20 | • | 0.60–3.50 | 0.05–0.15 | |
| HM390 TPKT 050208PDR | 5.26 | 3.94 | 2.10 | 3.50 | 0.80 | 0.60 | • | 1.20–3.50 | 0.05–0.15 |
HM390 ETP/C/D-MM-JHP
Концевая фреза под углом 90° JHP с резьбовой адаптацией MULTI-MASTER
| Обозначение | ДЦ | APMX | Кол-во пластин | ДХ | LH | DCONMS | THSZMS | ОДЛ | DRVS | RMPX° | ПСО | Идентификация пластины |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM390 ETPD16-4MMT10-05JHP | 16.00 | 3.50 | 4 | 18.00 | — | 15.50 | T10 | 29.30 | 13.0 | 1.5 | 1 | HM390 TPKT 0502 PDR |
| HM390 ETPD20-5MMT12-05JHP | 20.00 | 3.50 | 5 | 20.00 | — | 19.40 | T12 | 33.27 | 16.0 | 1.3 | 1 | HM390 TPKT 0502 PDR |
| HM390 ETCD16-2MMT10-07JHP | 16.00 | 5.00 | 2 | 16.00 | 9.7 | 15.30 | T10 | 27.30 | 13.0 | 1.9 | 1 | HM390 TCKT 0703 PCTR |
| HM390 ETCD20-3MMT12-07JHP | 20.00 | 5.00 | 3 | 20.00 | 10.8 | 18.30 | T12 | 33.30 | 16.0 | 1.4 | 1 | HM390 TCKT 0703 PCTR |
| HM390 ETCD25-4MMT15-07JHP | 25.00 | 5.00 | 4 | 25.00 | 11.5 | 23.90 | T15 | 42.00 | 20.0 | 1.0 | 1 | HM390 TCKT 0703 PCTR |
| HM390 ETPD25-3MMT15-10JHP (1) | 25.00 | 8.00 | 3 | 30.00 | — | 24.00 | T15 | 47.00 | 20.0 | 2.9 | 1 | HM390 TPKT 1003 PDR |
| HM390 ETPD32-4MMT21-10JHP (1) | 32.00 | 8.00 | 4 | 30.00 | — | 29.00 | T21 | 53.10 | 24.0 | 2.1 | 1 | HM390 TPKT 1003 PDR |
| HM390 ETDD40-4MMT21-15JHP (2) | 40.00 | 13.00 | 4 | 35.00 | 24.0 | 29.00 | T21 | 58.10 | 24.0 | 2.1 | 1 | HM390 TDKT 1505 PDR |
Не применяйте смазку к резьбовому соединению. При сборке пластины HM390 TPKT 1003PDR-FW диаметр инструмента увеличивается на 0,5 мм. При сборке пластины HM390 TDKT 1505PDR-FW диаметр инструмента увеличивается на 1,0 мм.
(1) —
(2) —
(3) Количество пластин (или режущих кромок для монолитного инструмента)
(4) Размер ключа зажима
(5) Максимальный угол врезания
(6) 0 — без подачи СОЖ, 1 — с подачей СОЖ
(7) Идентификация главной пластины
