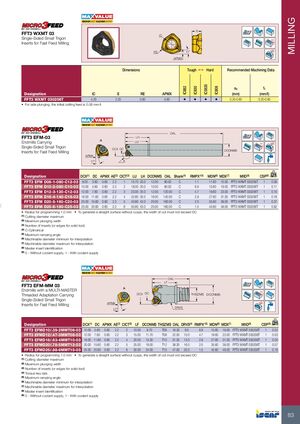

FFT3 WXMT 03
Малые треугольные пластины односторонние для высокопроизводительного фрезерования
| Обозначение | IC | S | RE | APMX | Прочность 1 | Твёрдость | Глубина резания (мм) | Подача на зуб (мм/зуб) |
|---|---|---|---|---|---|---|---|---|
| FFT3 WXMT 030206T | 4.20 | 2.20 | 0.60 | 0.60 | • | • | 0.20–0.60 | 0.20–0.80 |
При боковом погружении начальная подача резания составляет 0.08 мм/зуб.
FFT3 EFM-03
Концевые фрезы, несущие малые треугольные пластины односторонние для высокопроизводительного фрезерования
| Обозначение | ДЦ макс | ДЦ | APMX | AE | Кол-во пластин | LU | LH | DCONMS | ОДЛ | Хвостовик | RMPX° | MDN | MDX | Идентификация пластины | ПСО | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FFT3 EFM D08-1-080-C12-03 | 8.00 | 3.60 | 0.60 | 2.2 | 1 | 15.70 | 20.0 | 12.00 | 80.00 | C | 1.1 | 11.60 | 15.00 | FFT3 WXMT 030206T | 1 | 0.09 |
| FFT3 EFM D10-2-080-C10-03 | 10.00 | 5.60 | 0.60 | 2.2 | 2 | 18.00 | 20.0 | 10.00 | 80.00 | C | 6.9 | 15.60 | 19.00 | FFT3 WXMT 030206T | 1 | 0.11 |
| FFT3 EFM D12-3-120-C12-03 | 12.00 | 7.60 | 0.60 | 2.2 | 3 | 23.00 | 25.0 | 12.00 | 120.00 | C | 4.7 | 19.60 | 23.00 | FFT3 WXMT 030206T | 1 | 0.10 |
| FFT3 EFM D16-4-140-C16-03 | 16.00 | 11.60 | 0.60 | 2.2 | 4 | 32.80 | 35.0 | 16.00 | 140.00 | C | 2.9 | 27.60 | 31.00 | FFT3 WXMT 030206T | 1 | 0.18 |
| FFT3 EFM D20-5-160-C20-03 | 20.00 | 15.60 | 0.60 | 2.2 | 5 | 40.80 | 43.0 | 20.00 | 160.00 | C | 2.0 | 35.60 | 39.00 | FFT3 WXMT 030206T | 1 | 0.37 |
| FFT3 EFM D25-6-180-C25-03 | 25.00 | 20.60 | 0.60 | 2.2 | 6 | 50.80 | 53.0 | 25.00 | 180.00 | C | 1.5 | 45.60 | 49.00 | FFT3 WXMT 030206T | 1 | 0.62 |
Радиус программирования 1,0 мм. Для получения гладкой поверхности без волнистости ширина обработки не должна превышать ДЦ.
(1) Максимальный диаметр резания
(2) Максимальная ширина погружения
(3) Количество пластин (или режущих кромок для монолитного инструмента)
(4) Цилиндрический хвостовик
(5) Максимальный угол врезания
(6) Минимальный обрабатываемый диаметр для интерполяции
(7) Максимальный обрабатываемый диаметр для интерполяции
(8) Идентификация главной пластины
(9) 0 — без подачи СОЖ, 1 — с подачей СОЖ
FFT3 EFM-MM 03
Концевые фрезы с резьбовой адаптацией MULTI-MASTER, несущие малые треугольные пластины односторонние для высокопроизводительного фрезерования
| Обозначение | ДЦ макс | ДЦ | APMX | AE | Кол-во пластин | ДХ | DCONMS | THSZMS | ОДЛ | DRVS | RMPX° | MDN | MDX | Идентификация пластины | ПСО | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FFT3 EFMD10/.39-2MMT06-03 | 10.00 | 5.60 | 0.60 | 2.2 | 2 | 10.00 | 9.70 | T06 | 16.30 | 8.0 | 6.9 | 15.60 | 19.00 | FFT3 WXMT 030206T | 1 | 0.02 |
| FFT3 EFMD12/.47-3MMT08-03 | 12.00 | 7.60 | 0.60 | 2.2 | 3 | 15.00 | 11.70 | T08 | 22.50 | 10.0 | 4.7 | 19.60 | 23.00 | FFT3 WXMT 030206T | 1 | 0.03 |
| FFT3 EFMD16/.63-4MMT10-03 | 16.00 | 11.60 | 0.60 | 2.2 | 4 | 20.00 | 15.30 | T10 | 31.30 | 13.0 | 2.9 | 27.60 | 31.00 | FFT3 WXMT 030206T | 1 | 0.05 |
| FFT3 EFMD20/.78-5MMT12-03 | 20.00 | 15.60 | 0.60 | 2.2 | 5 | 25.00 | 19.00 | T12 | 38.30 | 16.0 | 2.0 | 35.60 | 39.00 | FFT3 WXMT 030206T | 1 | 0.07 |
| FFT3 EFMD25/.98-6MMT15-03 | 25.00 | 20.60 | 0.60 | 2.2 | 6 | 30.00 | 24.00 | T15 | 47.00 | 20.0 | 1.5 | 45.60 | 49.00 | FFT3 WXMT 030206T | 1 | 0.16 |
Радиус программирования 1,0 мм. Для получения гладкой поверхности без волнистости ширина обработки не должна превышать ДЦ.
(1) Максимальный диаметр резания
(2) Максимальная ширина погружения
(3) Количество пластин (или режущих кромок для монолитного инструмента)
(4) Размер ключа зажима
(5) Максимальный угол врезания
(6) Минимальный обрабатываемый диаметр для интерполяции
(7) Максимальный обрабатываемый диаметр для интерполяции
(8) Идентификация главной пластины
(9) 0 — без подачи СОЖ, 1 — с подачей СОЖ
