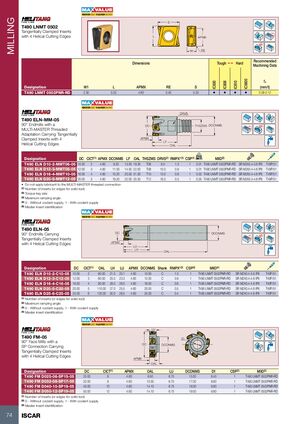

Инструменты MAX-OUT Iscar 2026 - страница 74

Предыдущая страница Следующая страница

Навигация

ФРЕЗЕРОВАНИЕ

T490 LNMT 0502 - Тангенциальные вставки с креплением и 4 винтовыми режущими кромками

Обозначение W1 L APMX RE S IC5600 IC830 IC808 IC810 ap (мм) fz (мм/т)
T490 LNMT 0502PNR-RD 2.30 5.02 4.60 0.40 5.30 • • • • 1.50-8.00 0.08-0.12

T490 ELN-MM-05 - Концевые фрезы под 90° с резьбовой адаптацией MULTI-MASTER, несущие тангенциальные вставки с 4 винтовыми режущими кромками

Обозначение DC CICT(1) APMX DCONMS LF OAL THSZMS DRVS(2) RMPX°(3) CSP(4) кг MIID(5)
T490 ELN D10-2-MMT06-05 10.00 2 4.60 9.20 13.00 19.30 T06 8.0 1.3 1 0.01 T490 LNMT 0502PNR-RD SR M2X0.4-3.8 IP6 T-6IP/51
T490 ELN D12-3-MMT08-05 12.00 3 4.60 11.00 14.50 22.00 T08 10.0 0.9 1 0.01 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D16-4-MMT10-05 16.00 4 4.60 15.20 20.00 31.30 T10 13.0 0.6 1 0.03 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D20-5-MMT12-05 20.00 5 4.60 19.20 22.00 35.30 T12 16.0 0.5 1 0.05 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51

Примечание: Не смазывайте резьбовое соединение MULTI-MASTER

(1) Количество вставок (или кромок для монолитного инструмента)
(2) Размер ключа для затяжки
(3) Максимальный угол набегания
(4) 0 - без подачи СОЖ, 1 - с подачей СОЖ
(5) Идентификация основной вставки

T490 ELN-05 - Концевые фрезы под 90°, несущие тангенциальные вставки с 4 винтовыми режущими кромками

Обозначение DC CICT(1) OAL LH LU APMX DCONMS Хвостовик RMPX°(2) CSP(3) MIID(4)
T490 ELN D10-2-C10-05 10.00 2 80.00 21.0 20.1 4.60 10.00 C 1.3 1 T490 LNMT 0502PNR-RD SR M2X0.4-3.8 IP6 T-6IP/51
T490 ELN D12-3-C12-05 12.00 3 80.00 25.5 23.3 4.60 12.00 C 0.9 1 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D16-4-C16-05 16.00 4 90.00 28.0 26.0 4.60 16.00 C 0.6 1 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D20-5-C20-05 20.00 5 110.00 27.0 25.5 4.60 20.00 C 0.5 1 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51
T490 ELN D25-6-C25-05 25.00 6 120.00 30.0 28.5 4.60 25.00 C 0.4 1 T490 LNMT 0502PNR-RD SR M2X0.4-4.8 IP6 T-6IP/51

(1) Количество вставок (или кромок для монолитного инструмента)
(2) Максимальный угол набегания
(3) 0 - без подачи СОЖ, 1 - с подачей СОЖ
(4) Идентификация основной вставки

T490 FM-05 - Торцевые фрезы со спецсоединением SP, несущие тангенциальные вставки с 4 винтовыми режущими кромками

Обозначение DC CICT(1) APMX OAL LU DCONMS D1 CSP(2) MIID(3)
T490 FM D025-06-SP15-05 25.00 6 4.60 9.50 6.75 15.00 8.40 1 T490 LNMT 0502PNR-RD
T490 FM D032-08-SP17-05 32.00 8 4.60 10.50 6.75 17.00 9.80 1 T490 LNMT 0502PNR-RD
T490 FM D040-10-SP19-05 40.00 10 4.60 14.10 6.75 19.00 9.80 1 T490 LNMT 0502PNR-RD
T490 FM D050-12-SP19-05 50.00 12 4.60 14.10 6.75 19.00 9.80 1 T490 LNMT 0502PNR-RD

(1) Количество вставок (или кромок для монолитного инструмента)
(2) 0 - без подачи СОЖ, 1 - с подачей СОЖ
(3) Идентификация основной вставки
